Tính năng sản phẩm
- Giàn khoan UJ22 / UJ23 phù hợp cho việc đào hầm và xây dựng neo cỡ trung bình của đường bộ, đường sắt, thủy điện, v.v … Nó được trang bị cánh tay khoan hạng nặng và bàn dịch vụ.
- Thiết kế hệ thống thủy lực khoan đá kiểu phi công độc lập với 2 bằng sáng chế và 9 bằng sáng chế mô hình tiện ích. Với 15 chức năng điều khiển và bảo vệ thông minh, việc xử lý tốt hơn, ổn định hơn và đáng tin cậy hơn;
- Công nghệ hình ảnh đảo chiều góc tiêu chuẩn để ngăn ngừa thiệt hại do va chạm máy gây ra bởi các vấn đề điểm mù trong quá trình chuyển;
- Cấu hình nhiều cánh tay với hai cánh tay cộng với một nền tảng và ba cánh tay cộng với một nền tảng, có thể kết hợp linh hoạt theo nhu cầu khác nhau của người dùng;
- Thiết kế khung gầm khớp nối hạng nặng để di chuyển linh hoạt các thiết bị trong điều kiện phức tạp trong các đường hầm nhỏ đến trung bình.

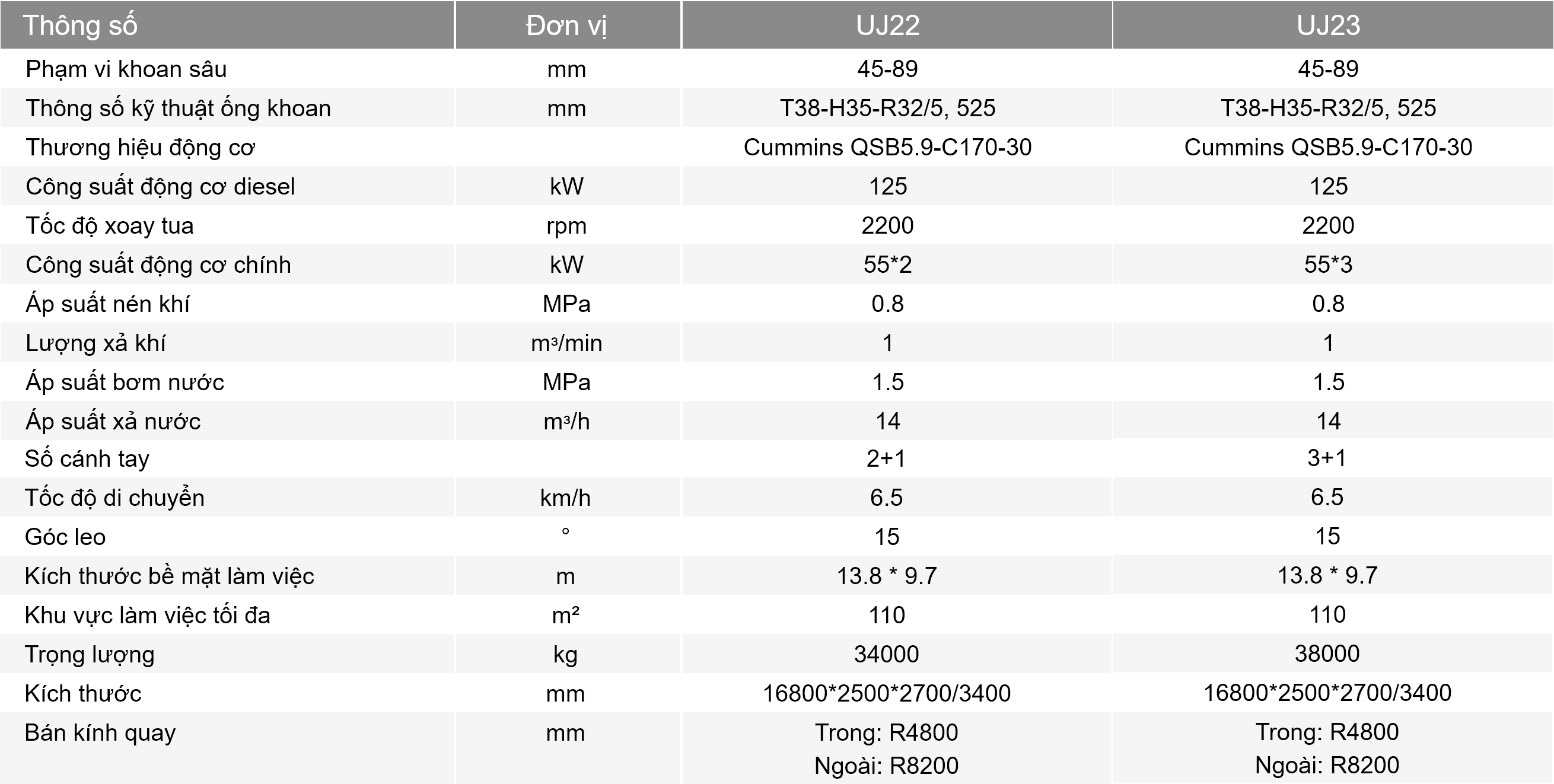

- 产品参数Product Specifications
|
主要技术规格Thông số kỹ thuật chính |
UJ22 |
UJ23 |
|
凿孔范围 Phạm vi khoan sâu |
45-89mm |
45-89mm |
|
钻杆规格Thông số kỹ thuật ống khoan |
T38-H35-R32/5，525mm |
T38-H35-R32/5，525mm |
|
凿岩机型号Mô hình khoan đá |
ZY104M |
ZY104M |
|
柴油机Động cơ diesel |
康明斯Cummins QSB5.9-C170-30 |
康明斯cummins QSB5.9-C170-30 |
|
柴油机功率Năng lượng diesel |
125kw@2,200 rpm |
125kw@2,200 rpm |
|
主电机功率Công suất Động cơ chính |
55kWx2 |
55kWx3 |
|
水泵压力及排量Áp suất bơm và lượng xả nước |
15 bar 14m3/h |
17.5 bar 18m3/h |
|
空压机压力及排量Áp suất máy nén khí vàlượng xả khí |
8 bar 1m3/min |
8 bar 1m3/min |
|
臂数Số cánh tay |
2+1 |
3+1 |
|
行走速度Tốc độ đi bộ |
14.5/6.5/3.7km/h |
14.5/6.5/3.7km/h |
|
爬坡角度Góc leo |
15º |
15º |
|
行驶转弯半径Bán kính vòng quay |
内trong R4,800 外ngoài R8,200 |
内trong R4,800 外ngoài R8,200 |
|
工作端面尺寸(宽x高） Kích thước bề mặt làm việc (chiều rộng x chiều cao) |
13.8m x 9.7m |
13.8m x 9.7m |
|
最大工作面积Khu vực làm việc tối đa |
110m2 |
110m2 |
|
外形尺寸（长x宽x缩伸高） Kích thước (chiều dài x chiều rộng x chiều cao co) |
16,800×2,500×2,700/3,400mm |
16,800×2,500×2,700/3,400mm |
|
钻机重量 Trọng lượng máy |
≤34T |
≤38T |
