- Nó được sử dụng rộng rãi trong xây dựng neo hầm cỡ lớn và trung bình, ống nhỏ, hỗ trợ tiên tiến và gia cố kỹ thuật khác. Hình dạng được thiết kế tốt, cấu hình, điều khiển hệ thống và các khía cạnh khác sẽ cung cấp cho khách hàng kinh nghiệm gia cố khoan neo chất lượng cao hơn.
- • Thiết kế sáng tạo, một định vị có thể nhận ra các yêu cầu của các quy trình xây dựng khác nhau, cụ thể là khoan, neo, phun và xây dựng tích hợp đầy đủ khoan, phun và neo, cơ giới hóa cao, cường độ lao động thấp và nhu cầu nhân lực thấp.
- • Vữa và trộn thiết kế bố trí cơ thể tích hợp, xây dựng hiệu quả và chuyển giao linh hoạt. Hệ thống theo dõi và đọc thông tin có thể giám sát, tải xuống và lưu trữ dữ liệu của tỷ lệ xi măng nước và khối lượng vữa vữa một lỗ.
- • Thiết kế một tay và một máy, giàn neo này có nhiều chức năng hơn Ngoài cánh tay làm việc chính để đạt được khoan và neo tích hợp, dịch vụ máy có thể được sử dụng để đo lường, bổ sung bu lông, bu lông lắp đặt phụ trợ, phun vữa, lông Chờ đã, một chiếc máy đa năng.

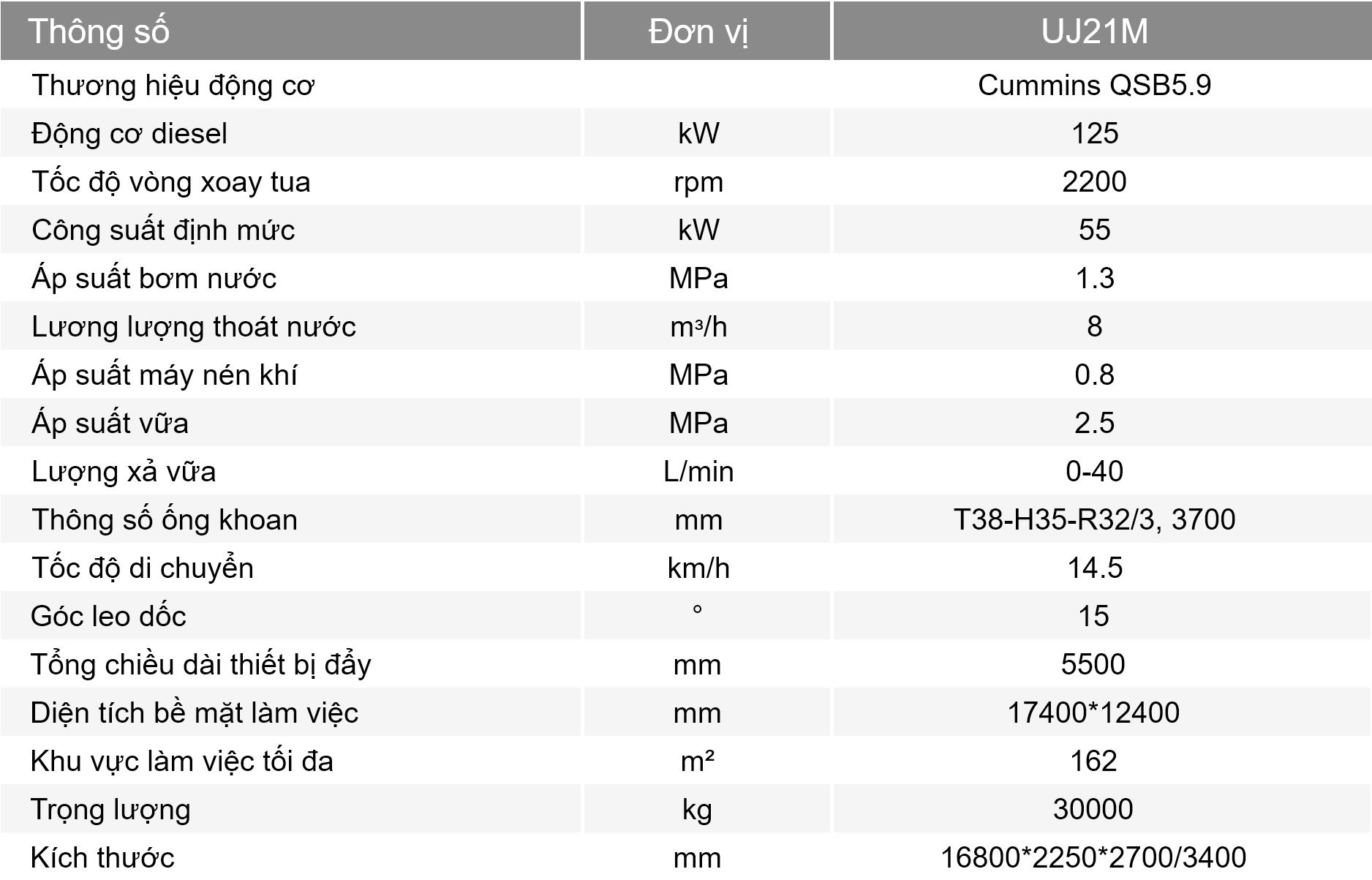

- 产品参数Product Specifications
|
主要技术规格Thông số kỹ thuật chính |
UJ21M |
|
凿孔范围Phạm vi khoan sâu |
45-89mm |
|
钻孔深度Độ sâu khoan |
3,440mm |
|
钻杆规格Thông số kỹ thuật ống khoan |
T38-H35-R32/3,700mm |
|
推进器总长Tổng chiều dài của thiết bị đẩy |
5,500mm |
|
凿岩机型号Mô hình khoan đá |
ZY104M |
|
冲击功率công suất búa đập |
20kW |
|
锚杆规格Thông số kỹ thuật thanh neo |
3,500mm |
|
锚杆推进行程Hành trình đẩy của thanh neo |
3,840mm |
|
锚杆推进器总长Tổng chiều dài thiết bị đẩy thanh neo |
5,495mm |
|
锚杆仓储杆数Số lượng thanh lưu trữ bu lông |
9+1 |
|
注浆推进行程Hành trỉnh đẩy đổ vữa |
3,470mm |
|
注浆压力Áp suất vữa |
25bar |
|
注浆排量 Lượng xả vữa |
0-40L/min |
|
搅拌容量Công suất trộn |
220L |
|
柴油机Động cơ diesel |
康明斯 Cummins QSB5.9-C170-30 |
|
柴油机功率Năng lượng diesel |
125kw@2,200rpm |
|
主电机功率 Công suất Động cơ chính |
55kw |
|
水泵压力及排量Áp suất bơm và lượng xả nước |
13bar 8m3/h |
|
空压机压力及排量Áp suất máy nén khí và lượng xả khí |
8bar 1m3/h |
|
电缆卷盘容量Công suất cuộn cáp |
100m |
|
水管卷盘容量Công suất ống nước |
100m |
|
行走速度Tốc độ đi bộ |
14.5/6.5/3.7km/h |
|
爬坡角度Góc leo |
15º |
|
行驶转弯半径Bán kính vòng quay |
内R4,800mm |
|
锚杆覆盖范围 (宽x高）Phạm vi che phủ thanh neo ( rộng x cao) |
17.4mx12.4m |
|
最大工作面积Khu vực làm việc tối đa |
162m2 |
|
外形尺寸（长x宽x缩伸高） Kích thước (chiều dài x chiều rộng x chiều cao co) |
16,800×2,500×2,700/3,400mm |
|
钻机重量Trọng lượng máy khoan |
≤30T |
