Tiêu chuẩn công suất hỗ trợ cho giàn khoan mô hình này được chia thành các mô hình YC4D80 bốn xi-lanh Yuchai và 45kW điện.
Máy này tăng cường sức mạnh của từng bộ phận kết cấu và có thể đáp ứng đầy đủ các yêu cầu chức năng của các điều kiện làm việc khác nhau;
Việc sử dụng một động cơ cycloid kép để lái đầu xoay giúp tăng cường đáng kể mô-men xoắn của giàn khoan, và phạm vi của các khẩu độ khoan đá lớn hơn;
Thiết kế vỏ ngoài mới giúp cho việc bảo trì giàn khoan thuận tiện hơn và tăng tính thẩm mỹ cho giàn khoan;
Bộ thu bụi khô tùy chọn, không có bụi trong quá trình khoan, thân thiện với môi trường và tiết kiệm năng lượng hơn, mô hình 420 được trang bị động cơ đi bộ bánh xích kỹ thuật như thiết bị tiêu chuẩn, leo trèo mạnh mẽ hơn, chất lượng đáng tin cậy hơn.
|

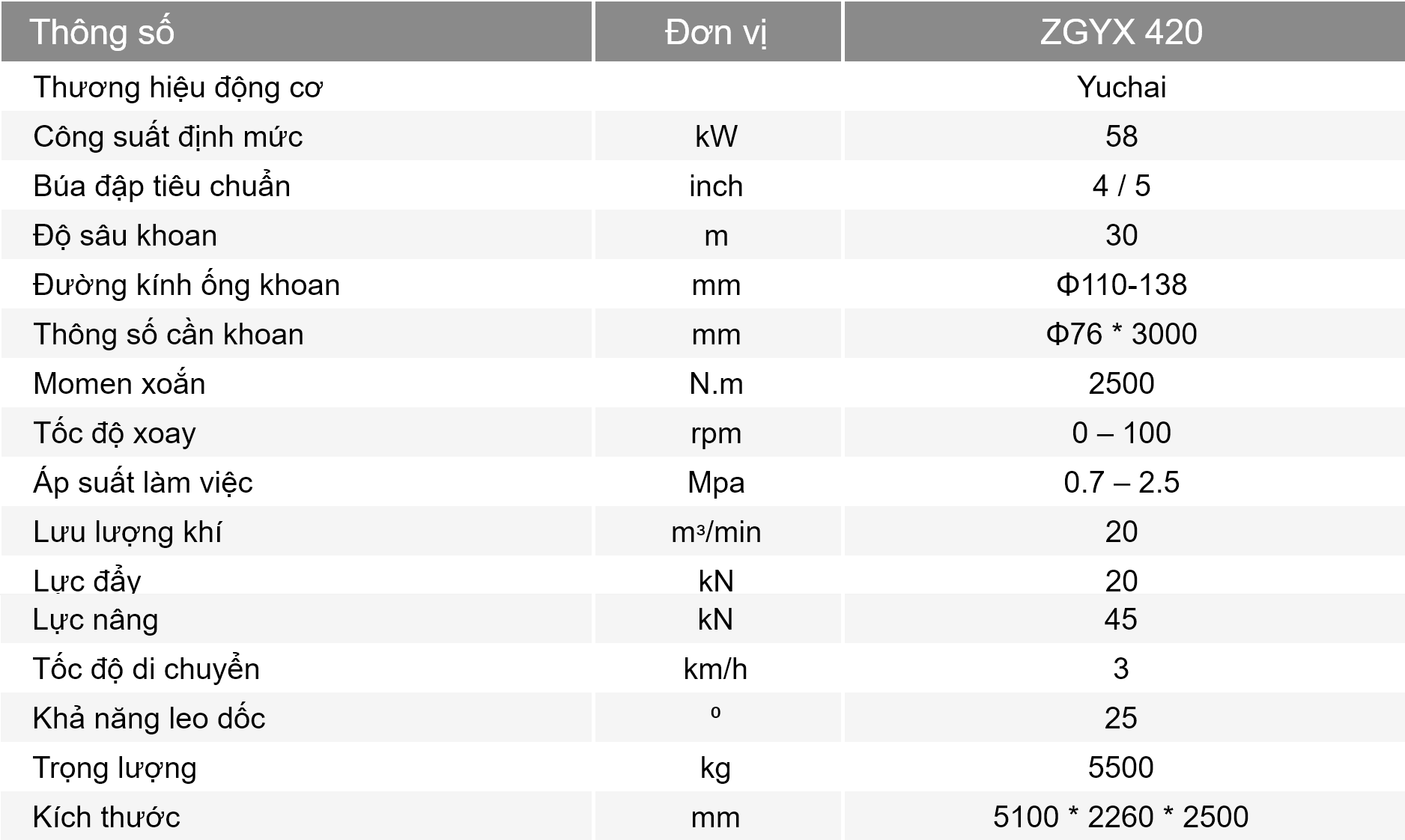

Mô Hình |
Năng lượng |
Công suất định mức |
|
ZGYX-420 |
UY Chai YC4DK80 |
58kW |
|
ZGYX-420-1 |
Uy Chai YC4DK100 |
73.5kW（Khả năng thu gom bụi khô tiêu chuẩn |
|
ZGYX-420D |
Động cơ điện |
45kW |
|
Độ sâu ống khoan |
30m |
|
Đường kính ống khoan |
φ76×3,000mm |
|
Đường kính khoan |
φ110-138mm |
|
Thiết bị búa đập |
4″/5″ |
|
Mo-men lớn nhất |
2,500N.m |
|
Tốc độ xoay |
0-100rpm |
|
Áp lực làm việc |
0.7-2.5Mpa |
|
Tiêu thụ không khí |
8-20m3/min |
|
Lực đẩy |
20kN |
|
Lực nâng |
45kN |
|
Phương thực nạp nhiên liệu |
Xi lanh và xích |
|
Tốc độ đi bộ tối đa |
3km/h |
|
Khả năng leo |
25º |
|
Tổng trọng lượng |
5,200kg/5,500kg |
|
Kích thước vận chuyển（LxWxH) |
5,100×2,260×2,500 |
|
Máy hút bụi khô |
Tùy chọn |
