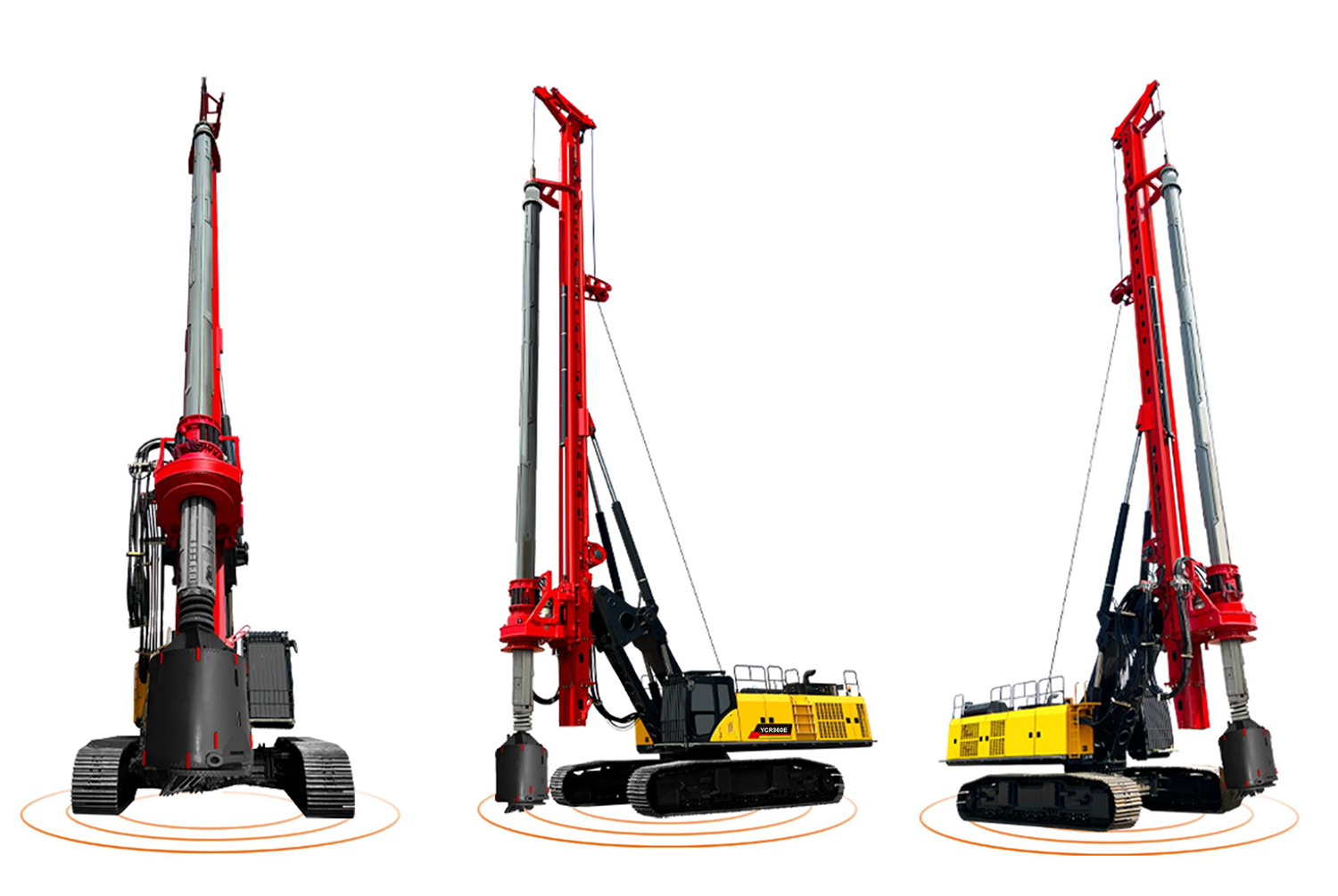

Máy khoan cọc nhồi YUCHAI YCR360E là dòng máy khoan xoay thủy lực chuyên dụng cho thi công nền móng, cọc nhồi bê tông và các công trình xây dựng yêu cầu khả năng khoan sâu, mô-men xoắn lớn. Sở hữu động cơ Cummins công suất 373 kW, mô-men xoắn đầu quay tối đa 360 kN·m, độ sâu khoan tối đa 93 m và lực kéo tời chính lên đến 370 kN, YCR360E đáp ứng yêu cầu thi công cọc nhồi theo nhiều cấu hình và điều kiện địa chất khác nhau.
Với hệ thống truyền động thủy lực mạnh mẽ, kết cấu máy hạng nặng và khả năng sử dụng nhiều cấu hình cần khoan, YUCHAI YCR360E là lựa chọn đáng cân nhắc cho các nhà thầu thi công nền móng, cầu đường, công trình đô thị và các dự án xây dựng quy mô lớn.
1. Tổng quan về máy khoan cọc nhồi YUCHAI YCR360E
Máy khoan cọc nhồi YCR360E được thiết kế để thực hiện công tác khoan tạo lỗ phục vụ thi công cọc móng. Máy sử dụng phương pháp khoan xoay thủy lực, truyền lực quay từ đầu quay xuống cần khoan và dụng cụ khoan để phá đất, đưa đất ra khỏi lỗ khoan, tạo điều kiện cho các bước thi công cọc tiếp theo.
Dòng máy này có thể làm việc trong nhiều điều kiện địa chất như đất, tầng cuội sỏi và địa tầng đá khi được trang bị dụng cụ khoan phù hợp.
Các ưu điểm nổi bật của YCR360E bao gồm:
- Động cơ Cummins công suất 373 kW.
- Mô-men xoắn đầu quay tối đa 360 kN·m.
- Đường kính khoan tối đa 2.500 mm.
- Độ sâu khoan tối đa 93 m theo cấu hình cần khoan phù hợp.
- Lực kéo tời chính tối đa 370 kN.
- Hệ thống thủy lực công suất lớn, hỗ trợ vận hành các cơ cấu khoan và nâng hạ.
- Màn hình cảm ứng hỗ trợ hiển thị và điều khiển vận hành.
2. Công suất động cơ 373 kW – Nguồn động lực mạnh mẽ
Một trong những điểm nổi bật của máy khoan cọc nhồi YUCHAI YCR360E là động cơ Cummins QSX15, có công suất định mức 373 kW tại 1.950 vòng/phút.
Nguồn động lực mạnh mẽ giúp máy đáp ứng nhu cầu vận hành đầu quay, hệ thống thủy lực, tời nâng hạ và các cơ cấu phục vụ quá trình thi công cọc nhồi.
Hệ thống điều khiển công suất hỗ trợ phối hợp hoạt động giữa bơm và các van thủy lực, hướng đến việc nâng cao hiệu quả làm việc của các cơ cấu chấp hành.
Với công suất 373 kW, YCR360E phù hợp cho các công trình cần thiết bị khoan cọc nhồi có khả năng làm việc với tải trọng lớn và yêu cầu thi công chuyên nghiệp.
3. Mô-men xoắn 360 kN·m – Khả năng khoan mạnh mẽ
YUCHAI YCR360E được trang bị đầu quay có mô-men xoắn đầu ra tối đa 360 kN·m, kết hợp dải tốc độ quay từ 4–27 vòng/phút.
Mô-men xoắn lớn giúp truyền lực quay xuống cần và dụng cụ khoan, hỗ trợ quá trình phá đất và khoan tạo lỗ trong những điều kiện địa chất có sức cản cao.
Bên cạnh đó, máy có lực ép xuống tối đa 300 kN và lực kéo lên tối đa 360 kN của xi lanh cấp cần, hỗ trợ quá trình đưa dụng cụ khoan xuống và thu hồi trong chu kỳ thi công.
Sự kết hợp giữa mô-men xoắn lớn, lực ép và hệ thống thủy lực giúp YCR360E đáp ứng các yêu cầu khoan cọc nhồi ở nhiều loại địa tầng, tùy theo phương án thi công và dụng cụ được lựa chọn.
4. Độ sâu khoan tối đa 93 m – Đáp ứng công trình móng sâu
Độ sâu khoan tối đa 93 m là thông số đáng chú ý của máy khoan cọc nhồi YUCHAI YCR360E.
Theo cấu hình cần khoan được nhà sản xuất công bố, máy đạt độ sâu tối đa 93 m với cần ma sát MZ và 62 m với cần khóa liên động JS.
Khả năng khoan sâu hỗ trợ các nhà thầu triển khai nhiều hạng mục nền móng yêu cầu chiều sâu lớn, tùy theo thiết kế cọc, điều kiện địa chất và cấu hình thiết bị.
Đây là lợi thế đối với những dự án có yêu cầu thi công cọc nhồi sâu, trong đó việc lựa chọn đúng loại cần khoan và dụng cụ khoan đóng vai trò quan trọng đối với hiệu quả thi công.
5. Đường kính khoan tối đa 2.500 mm
YCR360E có khả năng thi công lỗ khoan với đường kính tối đa 2.500 mm, phù hợp với các hạng mục cọc nhồi có tiết diện lớn theo thiết kế công trình.
Máy có thể được xem xét sử dụng trong các dự án:
- Thi công cọc móng nhà cao tầng và công trình công nghiệp.
- Thi công cọc nhồi cho cầu và cầu vượt.
- Xây dựng nền móng trong các dự án hạ tầng đô thị.
- Các công trình yêu cầu cọc có đường kính lớn và chiều sâu đáng kể.
Đường kính khoan thực tế phụ thuộc vào dụng cụ khoan, điều kiện địa chất, chiều sâu thiết kế và cấu hình máy sử dụng.
6. Lực kéo tời chính 370 kN – Hỗ trợ nâng hạ hiệu quả
Hệ thống tời chính của YUCHAI YCR360E có lực kéo tối đa 370 kN, tốc độ kéo tối đa 90 m/phút và sử dụng cáp đường kính 36 mm.
Tời chính có nhiệm vụ hỗ trợ nâng hạ các bộ phận và dụng cụ thi công trong quá trình khoan cọc nhồi.
Ngoài ra, máy còn được trang bị tời phụ có lực kéo tối đa 100 kN, phục vụ các thao tác hỗ trợ tại công trường.
Lực kéo tời lớn giúp đáp ứng nhu cầu nâng hạ trong chu kỳ thi công, góp phần hỗ trợ quá trình vận hành liên tục và xử lý dụng cụ khoan thuận tiện hơn.
7. Hệ thống thủy lực mạnh mẽ, hỗ trợ thi công ổn định
Máy khoan cọc nhồi YCR360E sử dụng hệ thống thủy lực với áp suất làm việc tối đa của bơm chính 34 MPa.
Hệ thống thủy lực phối hợp với đầu quay, xi lanh cấp cần, tời chính và tời phụ để thực hiện các thao tác khoan, ép xuống, kéo lên và nâng hạ dụng cụ.
Cơ cấu thủy lực được thiết kế nhằm đáp ứng các yêu cầu vận hành của máy khoan cọc nhồi hạng nặng, hỗ trợ truyền lực trong quá trình thi công.
Nhờ đó, YCR360E có thể được sử dụng cho những công trình đòi hỏi thiết bị khoan có công suất lớn, lực quay mạnh và khả năng xử lý các chu kỳ thi công cọc nhồi.
8. Khung gầm bánh xích chắc chắn, khả năng điều chỉnh linh hoạt
YUCHAI YCR360E sử dụng hệ thống khung gầm bánh xích với lực kéo công bố 667 kN, hỗ trợ di chuyển và định vị máy tại công trường.
Máy có khả năng điều chỉnh cột khoan nghiêng về phía trước 5° và nghiêng ngang ±4°, hỗ trợ căn chỉnh cột theo yêu cầu bố trí thi công.
Kết cấu máy hạng nặng kết hợp với hệ thống bánh xích giúp thiết bị đáp ứng nhu cầu làm việc tại các công trường nền móng, cầu đường và dự án hạ tầng.
Do khối lượng máy lớn, quá trình vận chuyển, lắp đặt và định vị cần được thực hiện theo phương án kỹ thuật phù hợp, bảo đảm điều kiện an toàn tại công trường.
9. Màn hình cảm ứng hỗ trợ vận hành
Máy khoan cọc nhồi YCR360E được trang bị màn hình cảm ứng độ phân giải cao, tích hợp chức năng hiển thị thông tin và hỗ trợ điều khiển vận hành.
Hệ thống này giúp người vận hành thuận tiện hơn trong quá trình theo dõi trạng thái hoạt động của máy và thao tác các chức năng được tích hợp.
Ngoài ra, máy có thể lựa chọn đầu quay tốc độ cao và chế độ làm việc với chiều cao hạn chế theo cấu hình phù hợp, giúp mở rộng khả năng thích ứng với những điều kiện thi công khác nhau.
10. Thông số kỹ thuật máy khoan cọc nhồi YUCHAI YCR360E
| Thông số | YUCHAI YCR360E |
|---|---|
| Model | YCR360E |
| Loại máy | Máy khoan cọc nhồi xoay thủy lực |
| Động cơ | Cummins QSX15 |
| Công suất định mức | 373 kW / 1.950 vòng/phút |
| Mô-men xoắn đầu quay tối đa | 360 kN·m |
| Tốc độ quay | 4–27 vòng/phút |
| Đường kính khoan tối đa | 2.500 mm |
| Độ sâu khoan tối đa | 93 m / 62 m, tùy cấu hình cần |
| Lực ép xuống tối đa của xi lanh | 300 kN |
| Lực kéo lên tối đa của xi lanh | 360 kN |
| Hành trình xi lanh cấp cần | 6.000 mm |
| Lực kéo tời chính tối đa | 370 kN |
| Tốc độ kéo tời chính tối đa | 90 m/phút |
| Đường kính cáp tời chính | Ø36 mm |
| Lực kéo tời phụ tối đa | 100 kN |
| Áp suất làm việc tối đa của bơm chính | 34 MPa |
| Lực kéo khung gầm | 667 kN |
| Khối lượng làm việc | 117,5 tấn |
| Khối lượng vận chuyển | 94 tấn |
Lưu ý: Thông số được tổng hợp theo tài liệu công bố của nhà sản xuất YUCHAI. Độ sâu khoan tối đa phụ thuộc cấu hình cần khoan; thông số và trang bị thực tế cần được xác nhận theo phiên bản máy cung cấp.
11. Ứng dụng của máy khoan cọc nhồi YCR360E
Với công suất động cơ 373 kW, mô-men xoắn 360 kN·m và khả năng khoan sâu, YCR360E phù hợp để xem xét cho các dự án thi công nền móng có yêu cầu kỹ thuật cao.
Thi công cọc nhồi nhà cao tầng
Máy phục vụ quá trình khoan tạo lỗ cọc nhồi theo thiết kế, hỗ trợ các công trình cần hệ thống móng cọc đáp ứng yêu cầu chịu tải.
Thi công cọc móng cầu đường
YCR360E có thể được sử dụng trong các dự án cầu, cầu vượt và công trình giao thông yêu cầu khoan tạo lỗ cọc có đường kính lớn.
Thi công nền móng công trình công nghiệp
Máy hỗ trợ các hạng mục cọc nhồi tại nhà xưởng, công trình công nghiệp và những dự án có yêu cầu nền móng theo thiết kế kỹ thuật.
Thi công tại địa tầng phức tạp
Khả năng tạo mô-men xoắn lớn giúp máy đáp ứng nhiều điều kiện địa chất, bao gồm đất, cuội sỏi và địa tầng đá khi sử dụng bộ dụng cụ khoan phù hợp.
12. Vì sao nên lựa chọn máy khoan cọc nhồi YUCHAI YCR360E?
Khi đầu tư máy khoan cọc nhồi, nhà thầu cần xem xét đồng thời công suất, mô-men xoắn, chiều sâu khoan, lực nâng hạ và khả năng đáp ứng điều kiện địa chất thực tế.
YUCHAI YCR360E nổi bật với những lợi thế:
- Công suất 373 kW: đáp ứng nhu cầu vận hành thiết bị khoan cọc nhồi hạng nặng.
- Mô-men xoắn 360 kN·m: hỗ trợ phá đất và khoan tạo lỗ hiệu quả.
- Độ sâu khoan tối đa 93 m: đáp ứng các phương án thi công móng sâu theo cấu hình tương ứng.
- Đường kính khoan tối đa 2.500 mm: phục vụ các thiết kế cọc nhồi có tiết diện lớn.
- Lực kéo tời chính 370 kN: hỗ trợ nâng hạ dụng cụ thi công.
- Hệ thống thủy lực 34 MPa: phối hợp vận hành các cơ cấu chính.
- Màn hình cảm ứng: hỗ trợ theo dõi và thao tác vận hành.
Đối với nhà thầu thi công nền móng, lựa chọn đúng cấu hình máy và phụ kiện khoan sẽ giúp thiết bị phát huy hiệu quả phù hợp với điều kiện địa chất và yêu cầu của từng dự án.
13. ATI Việt Trung – Tư vấn máy khoan cọc nhồi YUCHAI YCR360E
ATI Việt Trung chuyên cung cấp máy khoan và thiết bị phục vụ ngành khoan – xây dựng, bao gồm máy khoan cọc nhồi, máy khoan địa chất, máy khoan neo, thiết bị khoan phụt và nhiều dòng máy công trình khác.
Khi lựa chọn máy khoan cọc nhồi YUCHAI YCR360E, khách hàng cần xác định rõ chiều sâu thiết kế, đường kính cọc, điều kiện địa chất và phương án thi công để lựa chọn cấu hình cần khoan, dụng cụ khoan phù hợp.
ATI Việt Trung hỗ trợ tư vấn lựa chọn thiết bị theo nhu cầu thực tế, đồng thời cung cấp thông tin về cấu hình, báo giá và các điều kiện mua bán, bảo hành, bảo trì theo thỏa thuận.
