Trong xu hướng hiện đại hóa hạ tầng đô thị và công trình ngầm, công nghệ khoan kích ống ngầm TBM ngày càng khẳng định vai trò then chốt nhờ khả năng thi công không cần đào hở mặt đường, không làm gián đoạn giao thông và hạn chế tối đa ảnh hưởng đến kết cấu công trình lân cận.
Thương hiệu Tangxing là một trong những nhà sản xuất hàng đầu về thiết bị đào hầm TBM và máy khoan kích ống ngầm chuyên dụng. Dòng sản phẩm Tangxing TBM SPM3760A được phát triển nhằm giải quyết bài toán thi công đường ống cỡ lớn xuyên qua các tầng địa chất phức tạp, đặc biệt là địa tầng đá cứng, mài mòn cao và ngập nước ngầm ở độ sâu lớn.
Đặc điểm nổi bật và công nghệ then chốt của Model SPM3760A
Khả năng phá đá mạnh mẽ trên địa hình phức tạp

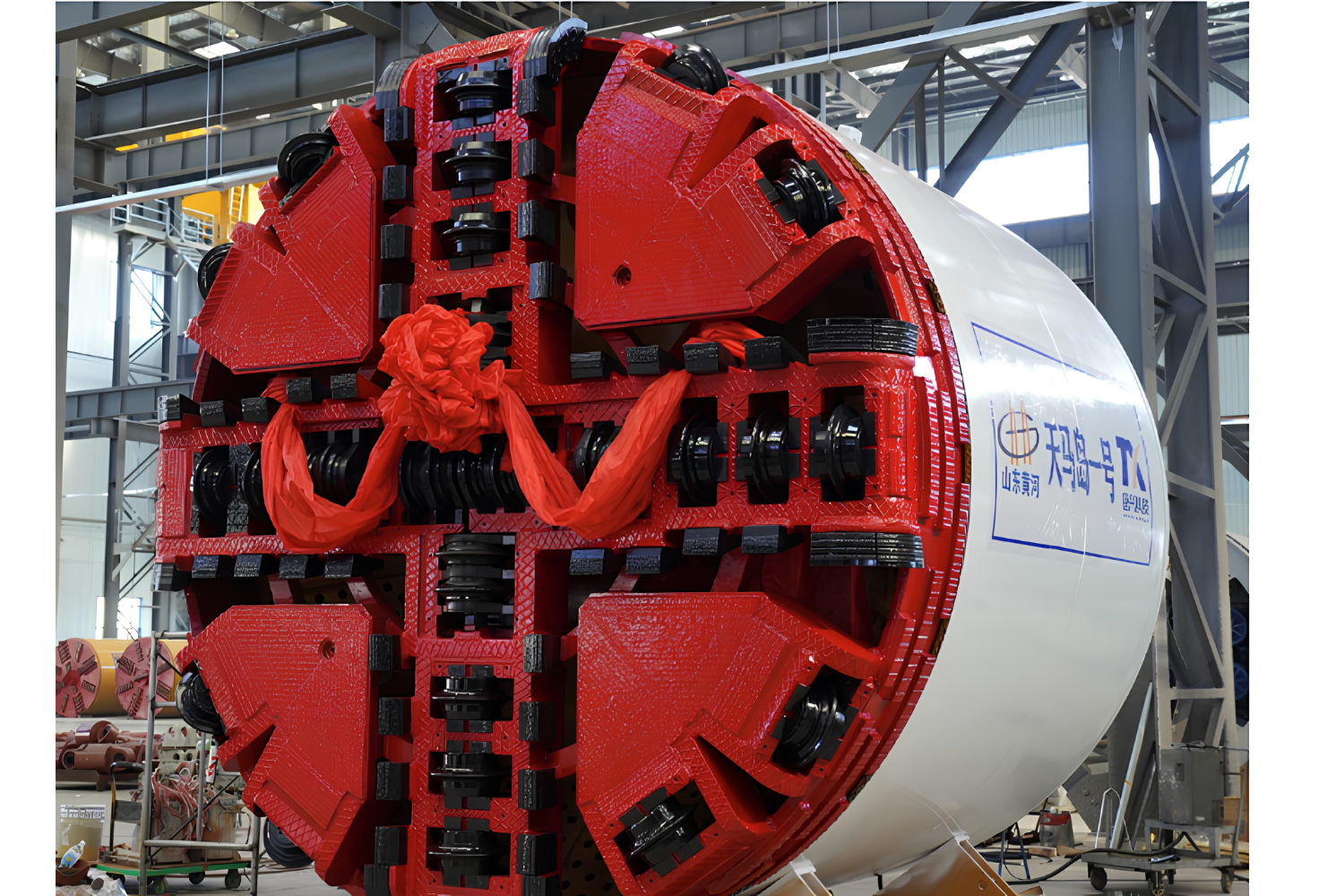

Máy được tối ưu hóa cấu trúc đĩa cắt (cutterhead) và hệ thống dao đập/dao gọt chuyên dụng, cho phép máy nghiền nát và phá vỡ các tầng đá có cường độ kháng nén cao. Nhờ đó, thiết bị đảm bảo tốc độ khoan tiến đều đặn, không bị kẹt hay quá tải động cơ.
Công nghệ làm kín áp suất cao và truyền động bền bỉ
- Làm kín áp suất cao (High-Pressure Sealing): Bảo vệ toàn bộ hệ thống động cơ và ổ trục trung tâm trước áp lực nước ngầm lớn, ngăn rò rỉ bùn nước vào khoang máy khi thi công ở độ sâu lớn.
- Bộ truyền động chính đáng tin cậy: Hệ thống gồm cụm động cơ 8 × 37 kW phân bổ mô-men xoắn đồng đều, duy trì lực xoay mạnh mẽ và liên tục.
- Chống mài mòn: Các chi tiết tiếp xúc trực tiếp với đất đá đều được bọc phủ lớp hợp kim chống mài mòn cao cấp, kéo dài tuổi thọ thiết bị.
Thiết kế tối ưu cho bảo dưỡng và thay dao an toàn
Một trong những thách thức lớn nhất khi khoan hầm đá cứng là hiện tượng mòn dao cắt. SPM3760A sở hữu cơ chế bố trí khoang làm việc hợp lý, cho phép kỹ sư và công nhân tiếp cận đầu cắt để kiểm tra, thay thế dụng cụ cắt gọt một cách thuận tiện, an toàn ngay trong đường hầm mà không cần trục vớt máy.
Hệ thống xả bùn chống đóng bánh ở đầu cắt
Tại khu vực bảng điều khiển trung tâm của đầu cắt được tích hợp hệ thống xả nước áp lực. Khi máy di chuyển qua các tầng địa chất hỗn hợp hoặc lớp đất dẻo/đất mềm, chức năng này giúp xịt rửa và ngăn chặn hiện tượng bùn đất kết dính đóng bánh quanh đầu cắt, hạn chế tình trạng quá nhiệt và nghẽn dòng thoát vật liệu.
Bảng thông số kỹ thuật chi tiết máy khoan kích ống ngầm TBM SPM3760A
Dưới đây là các thông số vận hành và hình học tiêu chuẩn của hệ thống máy khoan kích ngầm SPM3760A:
| Hạng mục thông số | Đơn vị tính | Giá trị kỹ thuật |
| Model sản phẩm | – | SPM3760A |
| Đường kính ống trong (Din) | mm | 3080 |
| Đường kính ống ngoài (Dout) | mm | 3540 |
| Chiều dài đốt ống tiêu chuẩn | mm | 1200 |
| Tổng chiều dài toàn bộ hệ thống máy | mm | 53.000 (53 m) |
| Tổng công suất truyền động chính | kW | 8 × 37 (296 kW) |
| Số lượng xe phụ trợ đi kèm (Back-up Cars) | bộ | 5 |
| Phương thức cẩu/vận chuyển ống | – | Dầm đơn + Dầm đôi |
| Kiểu máy lắp ráp / kích ống | – | Kiểu quay tâm |

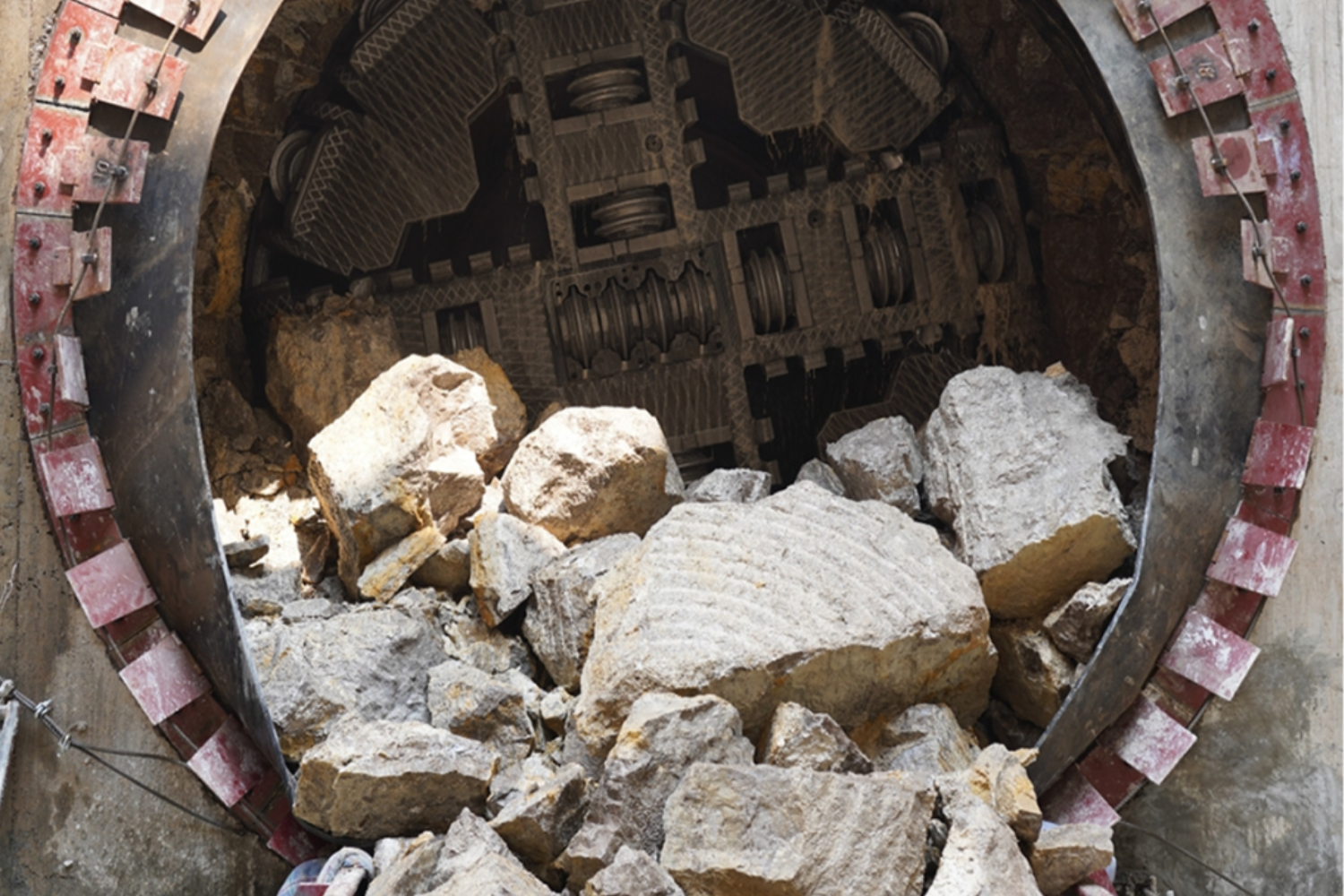

Phạm vi ứng dụng thực tế trong các dự án hạ tầng
Với đường kính ống ngoài lên tới 3540 mm, Tangxing SPM3760A là lựa chọn lý tưởng cho các đại dự án:
- Hệ thống thoát nước đô thị & cống gom nước thải cỡ lớn: Xây dựng các tuyến cống thu gom chính chôn sâu dưới lòng thành phố mà không cần giải phóng mặt bằng hay đào hở.
- Hầm cáp điện lực và đường ống kỹ thuật ngầm đa năng (Utility Tunnel): Bố trí cáp ngầm cao thế, đường ống truyền tải năng lượng và viễn thông xuyên tâm đô thị.
- Đường hầm dẫn nước thủy lợi – thủy điện: Thi công đường ống áp lực hoặc hầm dẫn nước qua vùng đồi núi có kết cấu đá nứt nẻ hoặc đá nguyên khối.
- Công trình ngầm vượt sông, băng qua đường cao tốc hoặc đường sắt: Đảm bảo độ võng lún mặt đất bằng 0, an toàn tuyệt đối cho các hạ tầng giao thông phía trên.

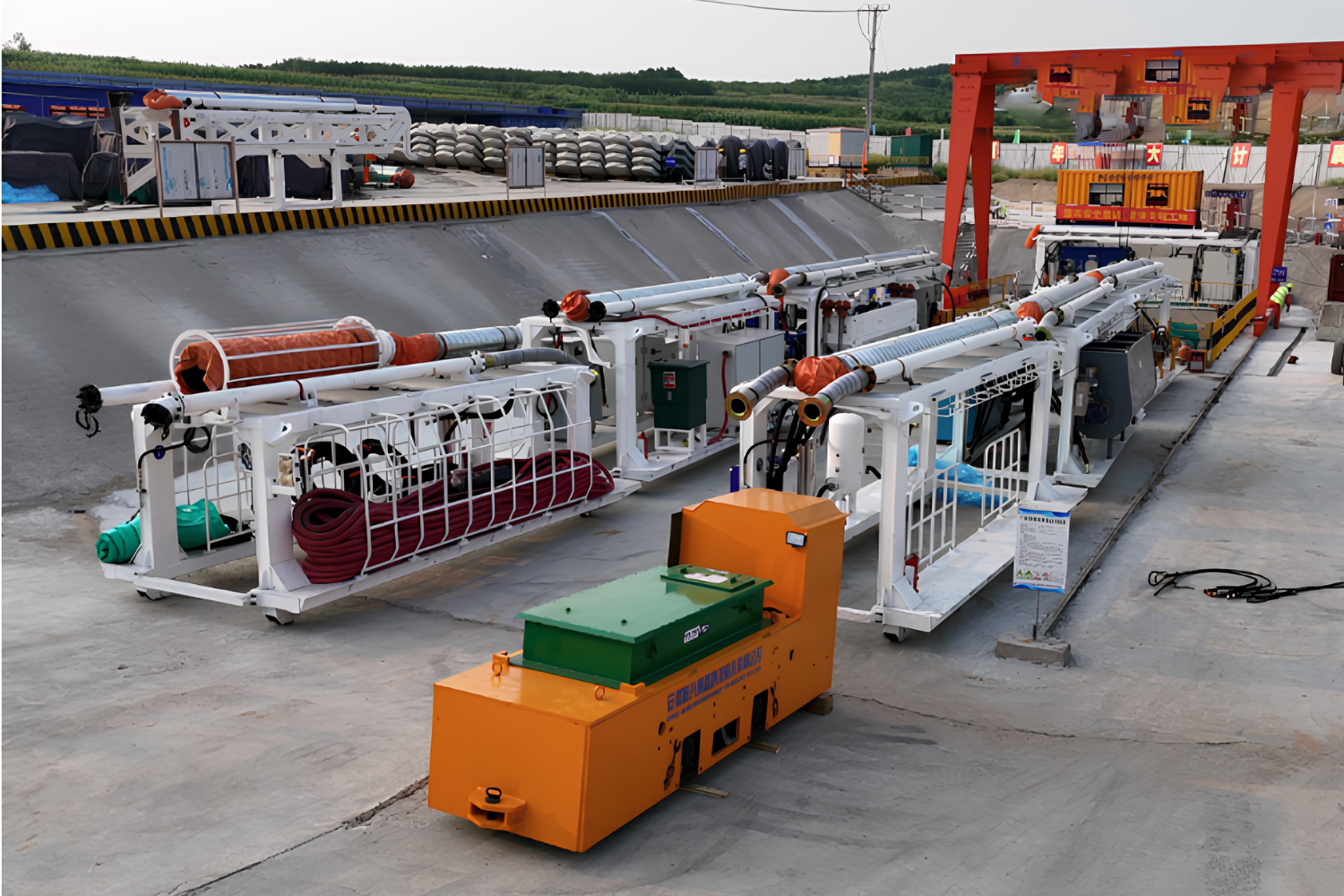

Quy trình phối hợp và hệ thống phụ trợ vận hành
Để vận hành toàn bộ hệ thống dài 53m một cách trơn tru, tổ hợp thiết bị SPM3760A đi kèm:
- Hệ thống 5 xe phụ trợ (Back-up cars): Chứa trạm bơm thủy lực, tủ điều khiển trung tâm, hệ thống bơm vữa bôi trơn bentonite và hệ thống máy biến áp/cung cấp điện.
- Cẩu ống dầm đơn + dầm đôi: Tối ưu hóa thời gian nâng hạ và cấp đốt cống đúc sẵn xuống giếng kích (launching shaft).
- Bộ lắp ráp kiểu quay tâm: Giúp căn chỉnh tim tuyến chính xác từng milimet trước khi tiến hành kích đẩy đoạn ống tiếp theo vào lòng đất.
Liên hệ tư vấn
Máy khoan kích ống ngầm TBM SPM3760A là bước đột phá về công nghệ cơ khí ngầm, giúp các nhà thầu thi công hạ tầng làm chủ tiến độ, tối ưu chi phí vận hành và đảm bảo an toàn tuyệt đối trong những điều kiện địa chất khó khăn nhất.
Quý nhà thầu, chủ đầu tư quan tâm đến giải pháp khoan kích ngầm Tangxing TBM Hãy liên hệ ngay với ATI Việt Trung để được tư vấn chi tiết và báo giá tốt nhất.
