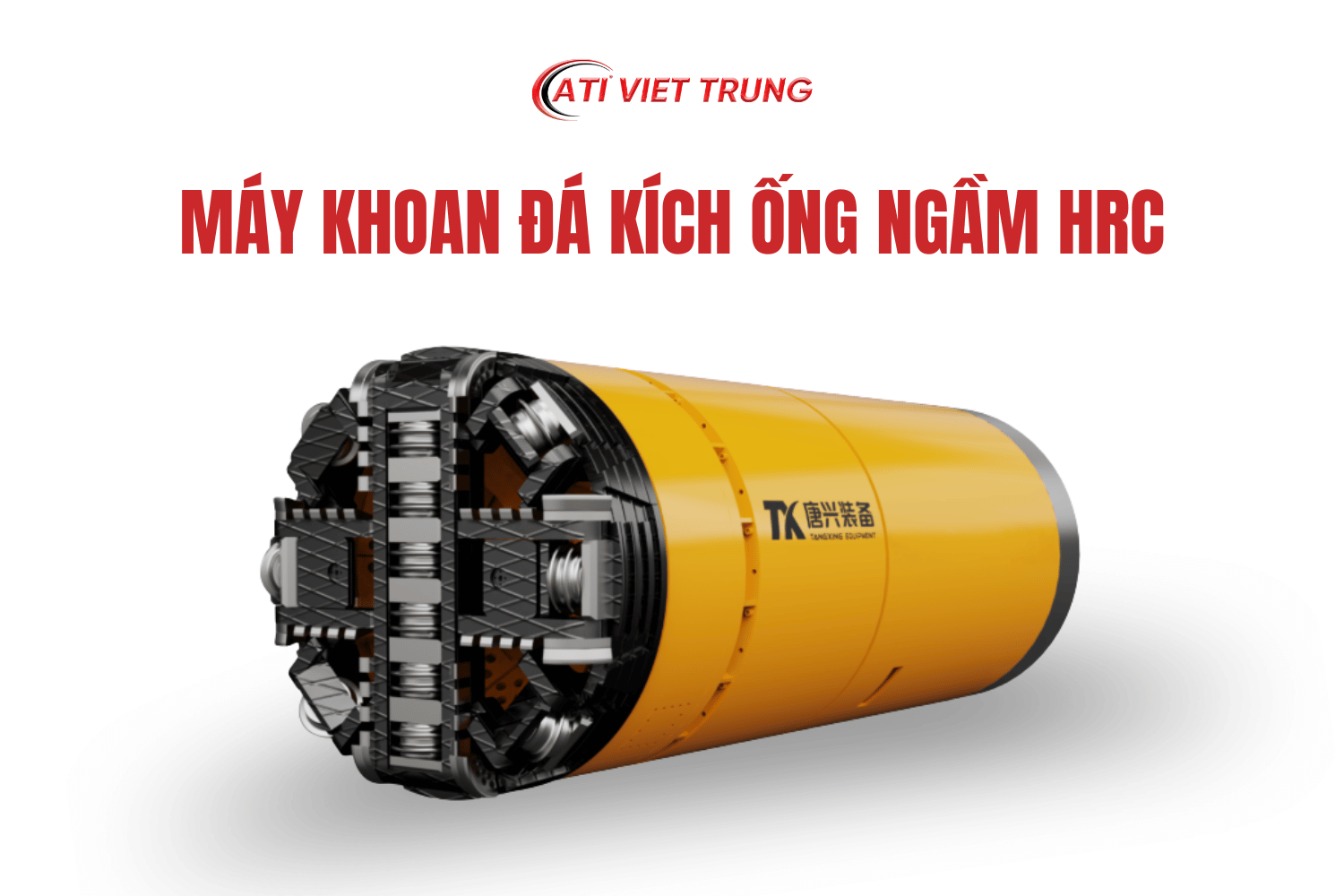

Trong thi công ngầm đô thị và hạ tầng giao thông hiện đại, việc vận hành qua các tầng địa chất phức tạp chứa đá hộc, sỏi dăm và cát lẫn đá trôi dạt luôn là bài toán thách thức lớn đối với nhà thầu. Máy khoan đá kích ống ngầm HRC xuất hiện như giải pháp chuyên dụng vượt trội, tích hợp công nghệ nghiền cắt không gian biến vị tiên tiến, giúp quá trình kích ống ngầm qua lớp sỏi và địa tầng đá đạt hiệu suất tối ưu, giảm thiểu tối đa rủi ro tắc nghẽn và hư hại đầu khoan.
1. Dòng máy HRC – Chuyên gia xử lý địa tầng chứa sỏi đá
Địa tầng chứa cát sỏi, sỏi dăm, đá trôi dạt hay các lớp đá có độ cứng cao luôn đòi hỏi thiết bị kích ống ngầm phải có khả năng chịu tải va đập và lực cắt cực lớn. Máy kích ống ngầm qua lớp sỏi dòng HRC được thiết kế chuyên biệt để chinh phục những điều kiện khắc nghiệt này:
- Phạm vi ứng dụng rộng rãi: Hoạt động hiệu quả trên nhiều loại địa hình từ lớp cát, sỏi, sỏi dăm, lớp đá trôi dạt cho đến các khối đá cứng liền khối.
- Tối ưu hóa thi công ngầm: Công nghệ nghiền sỏi dăm ưu việt giúp biến các viên đá, sỏi kích thước lớn thành bùn sỏi hạt nhỏ có kích thước đồng đều, phục vụ tốt cho quá trình bơm xả bẩn ra ngoài qua đường ống slurry.

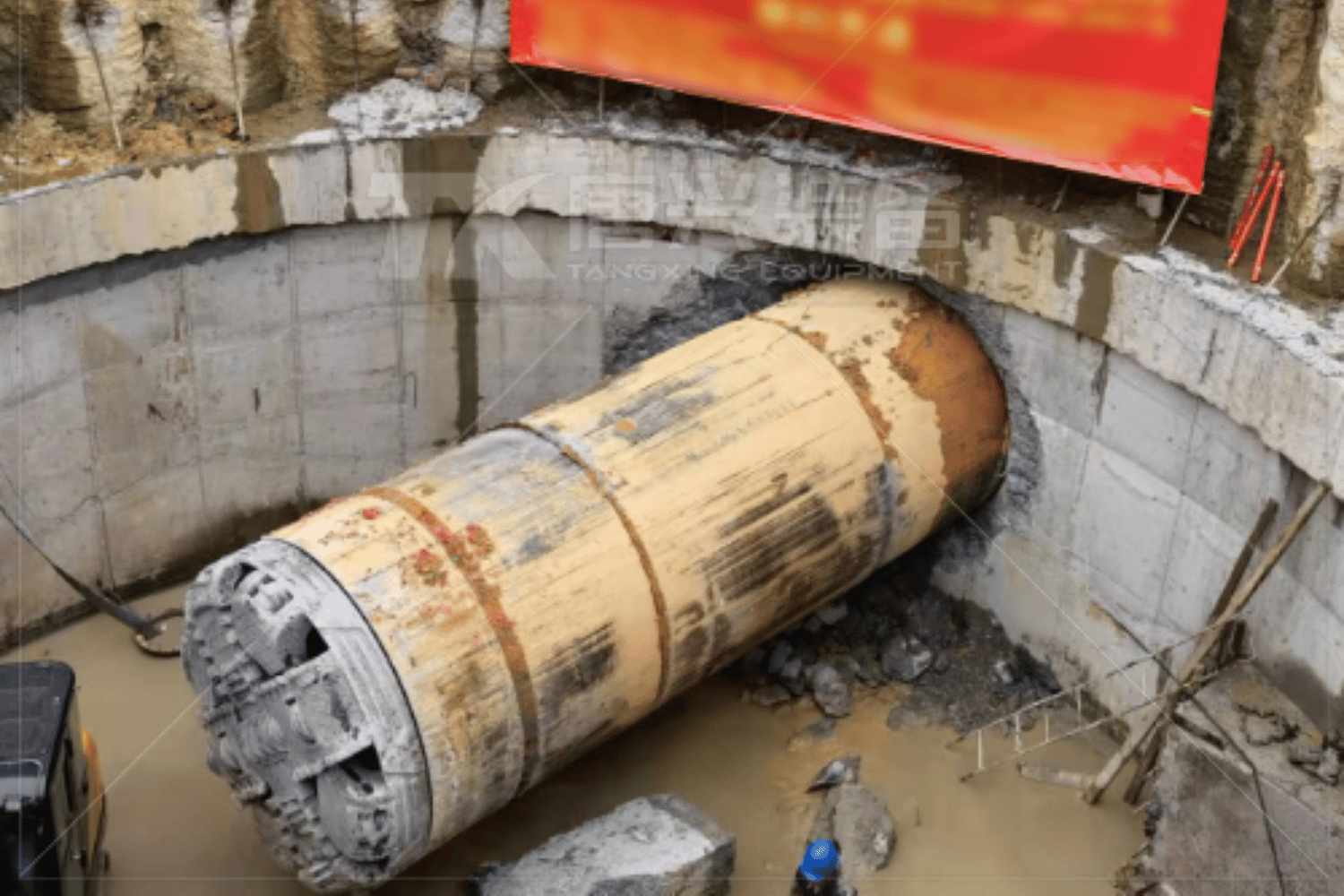

- Đảm bảo tiến độ công trình: Giúp duy trì lực đẩy liên tục, tránh hiện tượng kẹt đầu khoan hay sụt lún bề mặt do biến dạng địa tầng gây ra.
2. Tính năng kỹ thuật đột phá của dòng HRC
Dòng máy HRC sở hữu nhiều cải tiến công nghệ then chốt, mang lại hiệu suất vượt trội so với các thiết bị đào ngầm truyền thống:
Cấu trúc nghiền cắt không gian biến vị chuyên dụng
Thiết kế không gian biến vị (space deformation structure) kết hợp với cơ chế nghiền hai cấp: sỏi đá cỡ lớn sau khi bị con lăn đĩa cắt (disc cutter) làm vỡ lần đầu sẽ tiếp tục được chân cắt và khung nghiền vặn vỡ cấp hai. Quá trình phá vỡ kép này giúp xử lý triệt để các viên sỏi cứng và đá hộc trước khi đưa vào khoang xả.
Hệ thống rửa trung tâm dao riêng biệt
Hệ thống cấp nước/dung dịch khoan rửa trung tâm được bố trí độc lập ngay tại vùng đĩa dao cắt. Tính năng này giúp làm mát đĩa dao tức thì, chống bám dính bùn đất, rửa trôi nhanh chóng các mảnh vụn sỏi đá vừa bị phá vỡ, ngăn ngừa tình trạng kẹt dao hay tắc nghẽn khoang cắt.

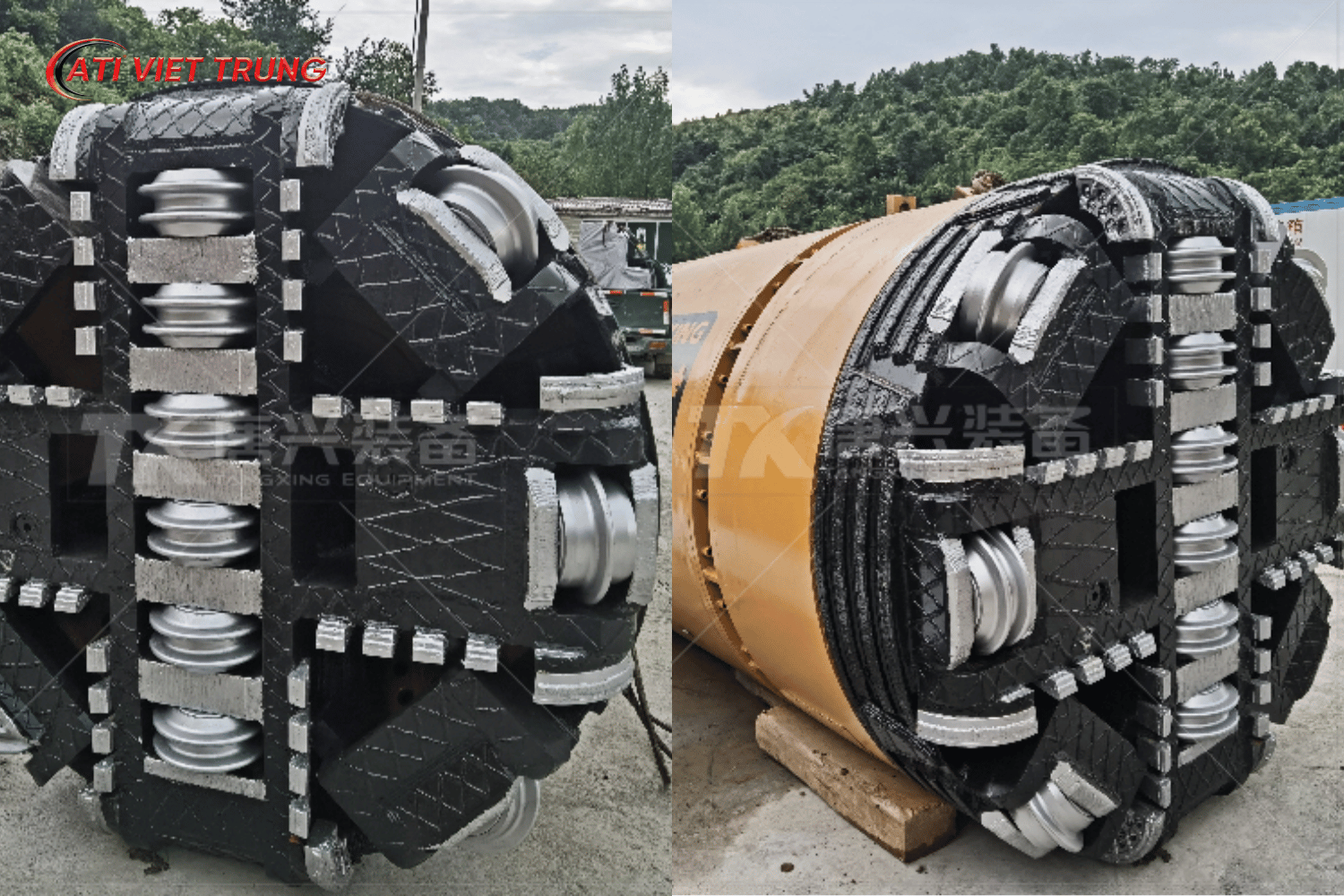

Đĩa dao hợp lý giúp kiểm soát hiệu quả kích thước hạt sỏi
Sự kết hợp giữa đĩa dao con lăn chịu lực cao và bố cục bố trí dao tối ưu hóa giúp kiểm soát chặt chẽ kích thước hạt sỏi sau khi nghiền. Các hạt sỏi luôn được khống chế ở đường kính chuẩn, tương thích hoàn toàn với đường kính ống hút/xả bẩn của máy.
Hệ thống điện ổn định cung cấp năng lượng phá vỡ sỏi
Máy sử dụng hệ thống truyền động trục chính trung tâm (central main drive) trang bị dàn động cơ công suất lớn, cung cấp mô-men xoắn vượt trội. Nguồn năng lượng điện và thủy lực luôn duy trì mức ổn định cao, đảm bảo lực cắt phá liên tục ngay cả khi gặp địa tầng đá có độ cứng thay đổi đột ngột.
Một số đặc điểm kỹ thuật nổi bật khác
- Bảo trì an toàn tại chỗ: Nhân viên kỹ thuật có thể trực tiếp đi vào khoang bùn để kiểm tra, sửa chữa hoặc thay thế con lăn đĩa cắt bị hao mòn ngay trong quá trình thi công.
- Thi công tuyến đường dài: Kết hợp lực đẩy điều chỉnh đa điểm và hệ thống bôi trơn giảm ma sát, máy HRC có khả năng hoàn thành các tuyến kích ống đường dài mà không cần tạo thêm hố thu phụ.
- Điều khiển tự động hóa: Tích hợp hệ thống máy tính thu thập dữ liệu realtime, kiểm soát góc nghiêng, áp lực bùn, mô-men xoắn và lực đẩy theo thời gian thực với độ chính xác tuyệt đối.
3. Bảng thông số kỹ thuật chi tiết (800 – 3000 mm)
Dòng máy HRC cung cấp đa dạng dải đường kính từ DN800 đến DN3000, đáp ứng mọi quy mô dự án cấp thoát nước, đường ống kỹ thuật ngầm:
| Đường kính trong của ống (mm) | Kích thước máy (OD x mm) | Động cơ (kW x QTY) | Mô-men xoắn định mức (kNm) | Tốc độ quay (rpm) | Điều chỉnh lực đẩy (T x QTY) | Đường kính ống vào & xả bẩn (mm) |
| 800 | 960×4400 | 30×1 | 57 | 5.0 | 38×4 | 100 |
| 1000 | 1220×4400 | 15×3 | 110 | 3.9 | 50×4 | 100 |
| 1220 | 1460×4800 | 18.5×3 | 123 | 4.0 | 63×4 | 100 |
| 1500 | 1820×4800 | 30×3 | 215 | 4.0 | 80×4 | 100 |
| 1800 | 2180×5250 | 30×4 | 239 | 4.8 | 80×4 | 150 |
| 2000 | 2420×5150 | 30×4 | 230 | 4.8 | 80×8 | 150 |
| 2200 | 2660×5200 | 37×4 | 404 | 3.5 | 80×8 | 150 |
| 2400 | 2920×5600 | 30×6 | 477 | 3.6 | 120×8 | 150 |
| 2800 | 3400×5850 | 37×6 | 589 | 3.6 | 155×8 | 150 |
| 3000 | 3580×5910 | 37×8 | 839 | 3.4 | 155×8 | 150 |
4. So sánh hiệu quả thi công dòng HRC và các dòng máy thường
| Tiêu chí so sánh | Máy kích ống ngầm HRC | Các dòng máy kích ống thông thường |
| Khả năng thích ứng địa tầng | Chuyên trị lớp cát, sỏi, sỏi dăm, đá trôi dạt và đá cứng. | Chỉ phù hợp với tầng đất sét, cát mịn hoặc sỏi nhỏ đơn thuần. |
| Cơ chế phá đá/sỏi | Nghiền hai cấp (không gian biến vị) kết hợp đĩa dao con lăn cường độ cao. | Cắt chém bằng dao gạt thông thường, dễ bị va đập gãy dao khi gặp đá. |
| Nguy cơ tắc nghẽn ống xả | Rất thấp nhờ đĩa dao kiểm soát hạt sỏi và hệ thống rửa trung tâm. | Cao, dễ kẹt ống do sỏi đá kích thước lớn không được nghiền nhỏ. |
| Khả năng thi công đường dài | Tối ưu tốt cho các tuyến kích dài nhờ mô-men xoắn và lực đẩy lớn. | Hạn chế chiều dài kích, thường phải diễn ra ở các tuyến ngắn. |
| Khả năng bảo trì | Có thể chui vào khoang bùn để thay con lăn dao cắt ngay tại công trường. | Khó bảo trì tại chỗ, thường phải kéo máy về hố thu khi gặp sự cố dao. |
5. Báo giá & chính sách bảo hành tại ATI Việt Trung
ATI Việt Trung là đơn vị uy tín hàng đầu trong lĩnh vực cung cấp thiết bị và giải pháp thi công ngầm tại Việt Nam. Khi lựa chọn dòng máy khoan đá kích ống ngầm HRC tại ATI Việt Trung, quý khách hàng nhận được những cam kết vàng:
- Báo giá cạnh tranh: Cung cấp thiết bị nhập khẩu chính hãng với mức giá tối ưu nhất, phù hợp cho từng quy mô dự án của nhà thầu.
- Chính sách bảo hành dài hạn: Bảo hành chính hãng toàn bộ hệ thống cơ – điện – thủy lực. Hỗ trợ kỹ thuật 24/7 trong suốt quá trình vận hành tại công trường.
Quý khách hàng và đối tác có nhu cầu tư vấn chuyên sâu hoặc nhận báo giá chi tiết cho dòng máy khoan đá kích ống ngầm HRC, vui lòng liên hệ trực tiếp với ATI Việt Trung để được hỗ trợ nhanh chóng nhất.
