Trong các dự án hạ tầng quy mô lớn như đường cao tốc xuyên tỉnh, hệ thống cảng biển sâu, hay các trụ móng nhà máy điện gió, việc xử lý nền đất yếu diện rộng luôn đòi hỏi những thiết bị có công suất và độ bền vượt trội. Công nghệ khoan trộn sâu xáo trộn tại chỗ (Deep Soil Mixing – DSM) lúc này cần một đầu quay đủ mạnh để vận hành hệ cần khoan đôi khổng lồ. Đó là lý do đầu quay CDM 180 trở thành dòng thiết bị lõi được săn đón hàng đầu. Với cấu hình momen xoắn cực đại và trọng lượng đầm chắc, là giải pháp nâng tầm năng lực thi công cho mọi nhà thầu móng công nghiệp.

Hãy cùng ATI Việt Trung bóc tách các thông số kỹ thuật đắt giá và ứng dụng thực tế của mã sản phẩm CDM180 qua bài viết dưới đây.

1. Đầu quay cọc xi măng đất CDM180 là gì?

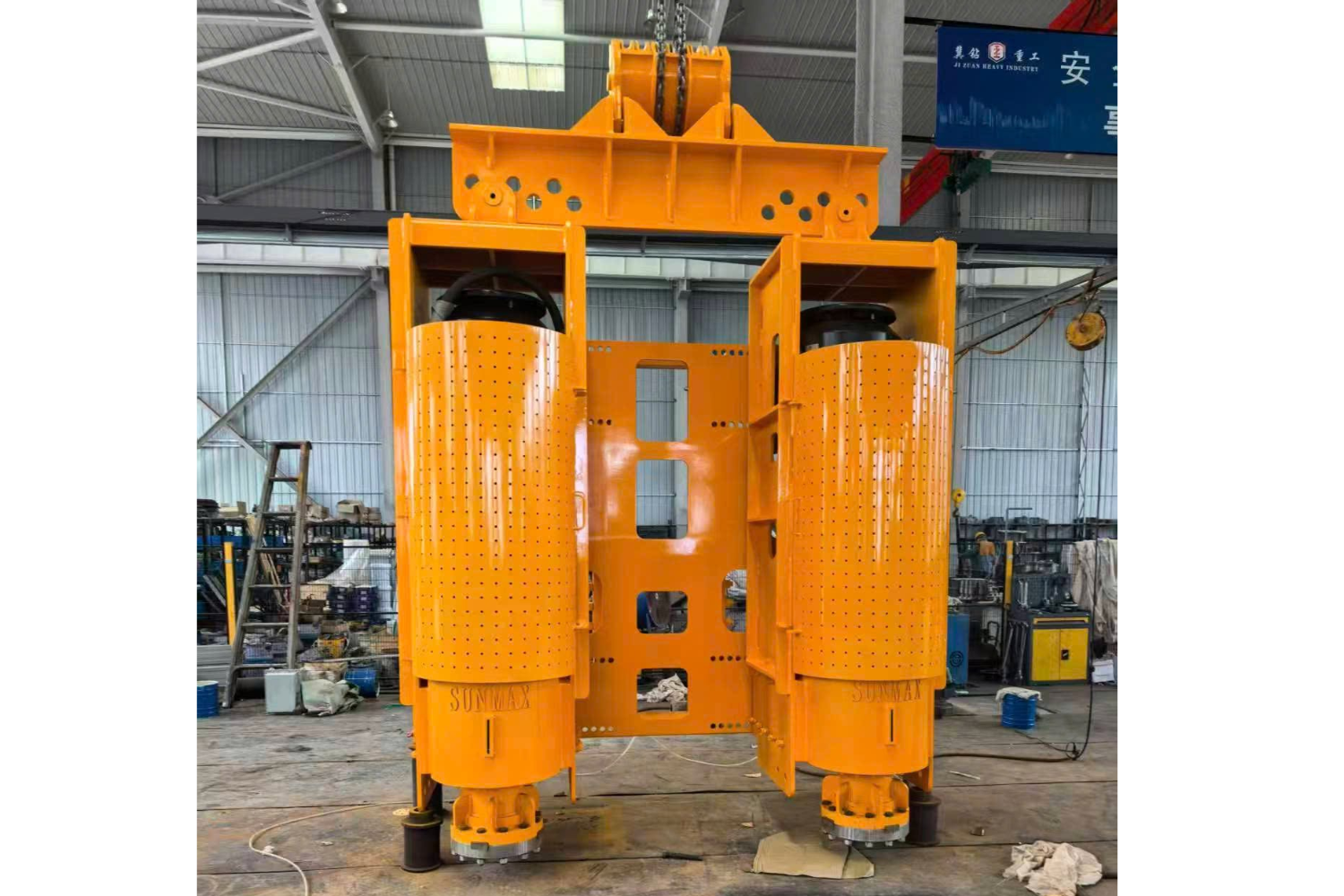

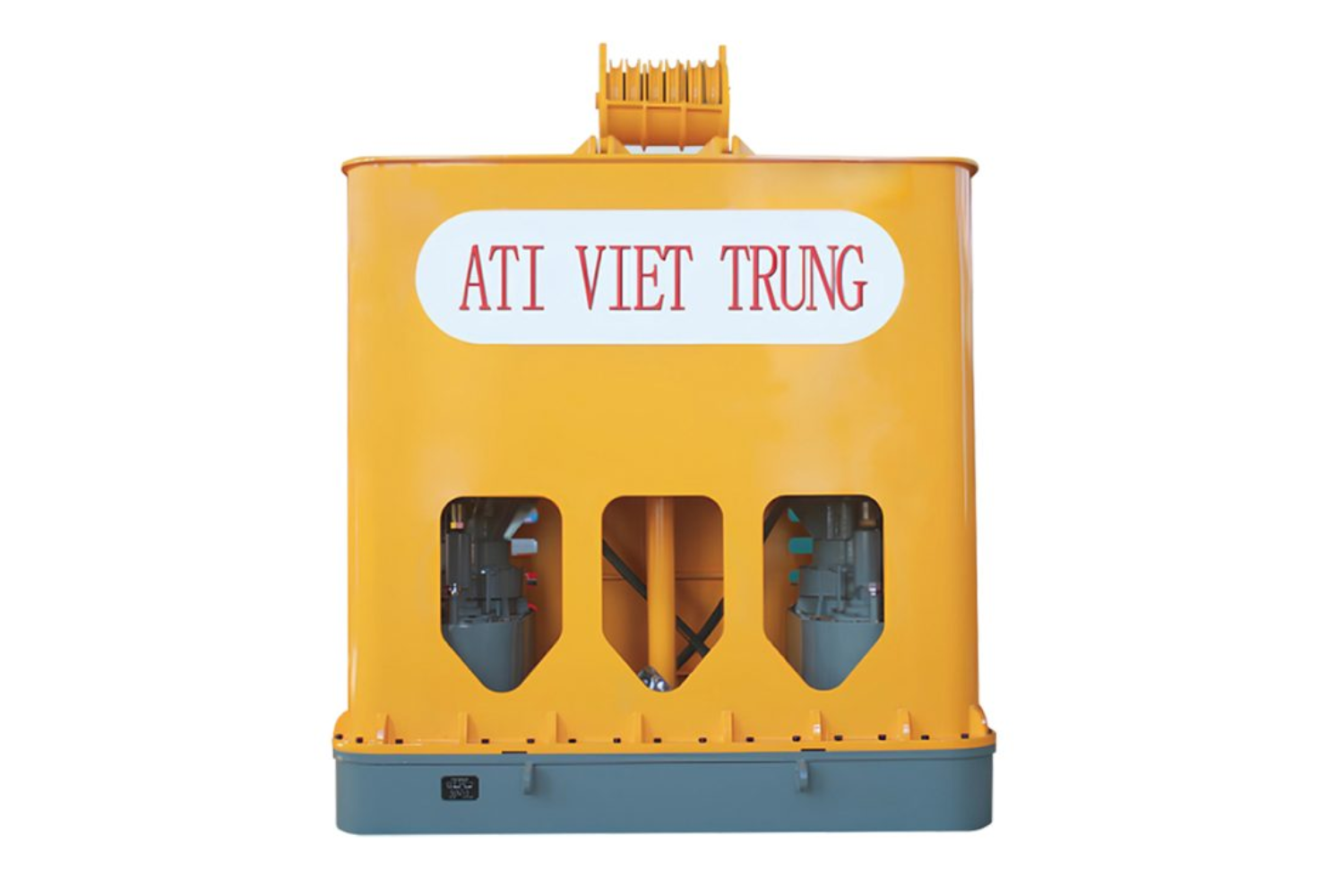

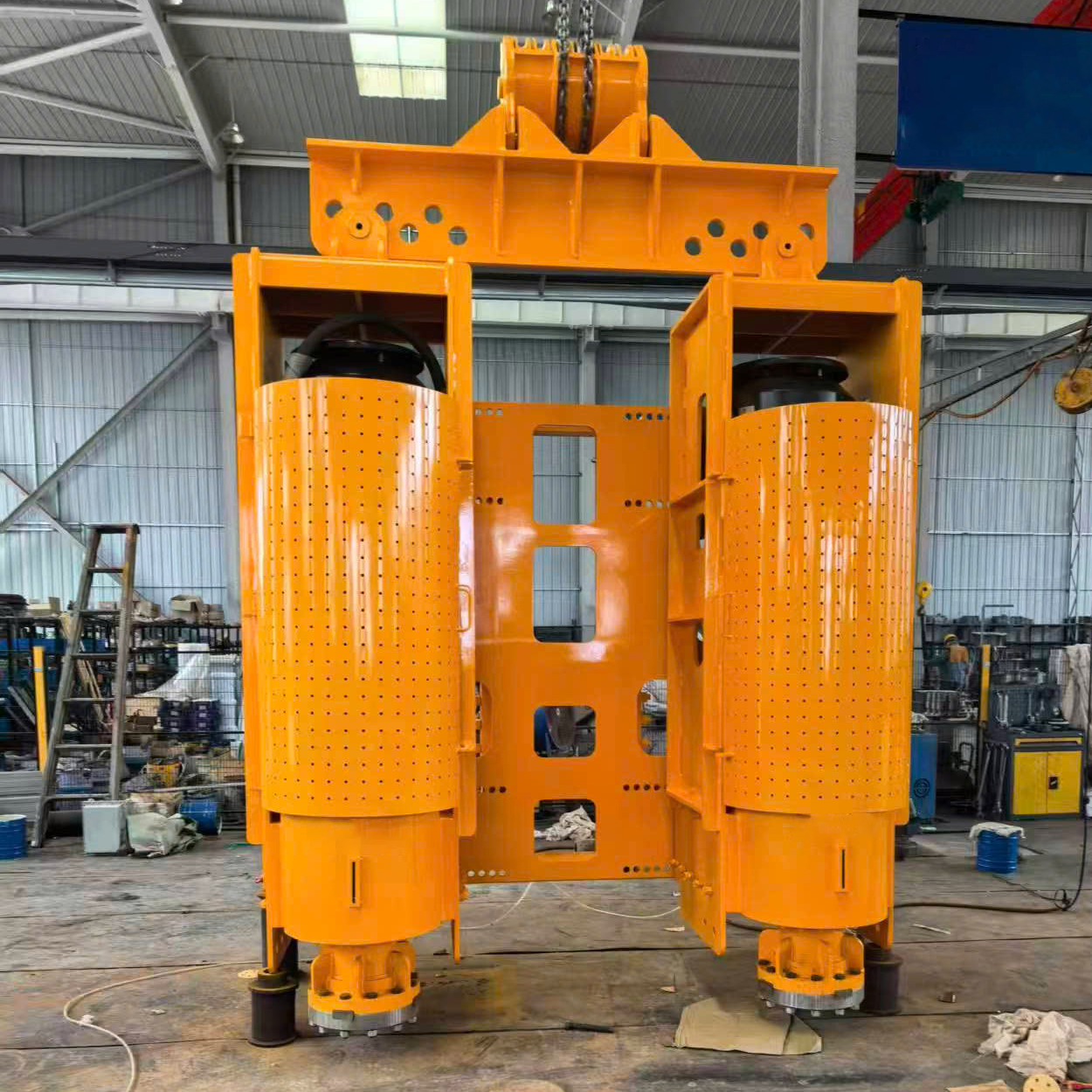

Đầu quay cọc xi măng đất (hay còn gọi là đầu số máy khoan, đầu bò máy khoan) mã hiệu CDM180 là cụm thiết bị truyền động thủy lực và hộp số giảm tốc chuyên dụng, được lắp đặt trên tháp của các dòng máy cơ sở (như DH508, DH608). Thiết bị này có nhiệm vụ tiếp nhận nguồn năng lượng, tạo ra lực momen xoắn cực đại để xoay hệ thống cần khoan đôi và hệ cánh cắt băm tơi đất, đồng thời chịu tải trọng nén ép dồn từ trên xuống trong quá trình hòa trộn vữa xi măng dưới lòng đất.

2. Bảng thông số kỹ thuật chi tiết của đầu quay CDM180

Để giúp các kỹ sư hiện trường có cái nhìn trực quan nhất về năng lực cơ khí, ATI Việt Trung xin cung cấp bảng thông số kỹ thuật chính thức từ nhà sản xuất:

Đặc tính cơ khí	Đơn vị tính	Chỉ số thực tế
Model sản phẩm		CDM180
Công suất động cơ	kW	90
Số lượng đầu khoan	Đầu	2 (Hệ cần đôi song song)
Tốc độ quay tối đa	rpm	36 (Vòng/phút)
Tỷ số truyền động cơ		1:27
Momen xoắn tối đa	kN.m	48
Kích thước tổng thể	mm	3800 * 2800 * 1700
Khoảng cách tâm cần khoan	mm	Φ800 -2400
Tổng trọng lượng đầu quay	kg	10000 (10 Tấn)



3. Những điểm công nghệ vượt trội của đầu quay CDM180

Sở dĩ dòng thiết bị đầu quay cọc xi măng đất mã hiệu CDM180 được các nhà thầu bán đảo, cầu cảng lớn tin dùng là nhờ vào những đặc tính kỹ thuật:

3.1. Momen xoắn cực đại 48 kN.m – Khắc tinh của đất sét chặt

Sở hữu công suất động cơ lên đến 90kW, thông qua hộp số giảm tốc có tỷ số truyền cực cao (1:27), đầu quay CDM180 sản sinh ra lực momen xoắn lên tới 48 kN.m. Kết hợp cùng tổng trọng lượng bản thân nặng tới 10 tấn đè xuống, thiết bị này tạo ra một lực xuyên phá và xới lộn mạnh mẽ. Ngay cả khi gặp các tầng địa chất dính, đất sét chặt chặt hay đất lẫn sỏi nhỏ, đầu quay vẫn vận hành mượt mà, không lo kẹt cần hay nóng máy đột ngột.

3.2.  Khoảng cách tâm cần khoan linh hoạt (Φ800 – 2400mm)

Một trong những điểm cộng lớn nhất của CDM180 là khả năng điều chỉnh cự ly giữa hai tâm cần khoan đôi từ 800mm đến 2400mm. Tính năng linh hoạt này cho phép nhà thầu:

• Thi công các cọc xi măng đất đường kính lớn sole nhau để chịu tải trọng bệ móng.
• Thi công các mạch cọc giao thoa liên tục chồng lấn lên nhau, tạo thành các bức tường vây chắn đất và chống thấm nước hoàn hảo cho hố đào sâu hoặc bờ bến cảng.

3.3. Tốc độ quay xáo trộn tiêu chuẩn (36 rpm)

Với dải tốc độ quay tối đa đạt 36 vòng/phút, CDM180 đảm bảo các thớ đất được băm nhỏ ở mức mịn tối đa. Khi hệ thống bơm vữa áp lực phun xi măng ra, tốc độ xoay này giúp chất kết dính hòa trộn đồng đều 100% vào trong đất, tạo ra khối cọc đồng nhất từ mũi cọc sâu lên đến đỉnh móng, không lo hiện tượng phân tầng hay rỗng tim cọc.

4. Ứng dụng đầu quay CDM 180 trong xây dựng hạ tầng

Nhờ cấu hình cơ khí thuộc phân khúc hạng nặng, đầu quay cọc xi măng đất CDM 180 là sự lựa chọn hàng đầu cho các loại dự án:

• Gia cố nền đường cao tốc, trục lộ giao thông: Xử lý triệt để hiện tượng lún sụt không đều trên các nền đất đắp, đất bùn lầy lội vùng đồng bằng.
• Hạ tầng bến cảng, cảng biển: Gia cố móng chống sạt lở bề mặt bờ kè, tạo lớp nền cứng chắc cho các bãi cẩu container và kho bãi Logistics chịu tải trọng hàng vạn tấn.
• Dự án điện gió và công nghiệp nặng: Xử lý nền móng diện rộng vững chắc cho các trụ tuabin điện gió trên bờ và sát bờ biển, nơi có mực nước ngầm và kết cấu địa chất thay đổi phức tạp.

5. Kết luận

Việc lựa chọn và ứng dụng dòng đầu quay CDM  là quyết định trực tiếp đến tiến độ và độ an toàn kết cấu của các siêu dự án hạ tầng. Nhờ các chỉ số cơ khí vượt trội về lực momen xoắn cực đại đạt 48 kN.m, khả năng tùy biến khoảng cách tâm cần đôi linh hoạt và trọng lượng khối đầm chắc, thiết bị này giúp các nhà thầu tối ưu hóa hoàn toàn quy trình xử lý nền đất móng yếu tại những địa hình phức tạp như cảng biển, bến bãi logistics hay bệ đỡ tuabin điện gió.

Trong kỷ nguyên xây dựng hiện đại đòi hỏi khắt khe về cả tiến độ lẫn tính kinh tế, việc thấu hiểu thông số kỹ thuật và vận dụng đúng công năng của cụm đầu số máy khoan trộn sâu chính là chìa khóa vàng để các đơn vị thi công chinh phục mọi tầng địa chất, kiến tạo nên những công trình bền vững với thời gian.
