Trong thi công an toàn giao thông, hệ thống hộ lan tôn sóng (hộ lan mềm) đóng vai trò lá chắn bảo vệ phương tiện trên các tuyến cao tốc và quốc lộ. Tuy nhiên, địa chất nền đường tại Việt Nam vô cùng đa dạng và phức tạp — từ nền đất đắp thông thường, lề đường gia cố đá dăm, đến các đoạn đường xuyên núi qua tầng đá hộc, đá đập.
Thi công trên từng loại địa hình đòi hỏi thiết bị phải có cơ chế tác động lực khác nhau. Nếu chọn máy đóng cọc hộ lan không đúng với đặc điểm địa chất, nhà thầu rất dễ gặp phải rủi ro: nhẹ thì cong vênh, móp đầu cọc, tiến độ chậm trễ; nặng thì tụt áp thủy lực, hỏng búa đập và tốn kém chi phí sửa chữa.
Bài viết này sẽ chia sẻ kinh nghiệm chi tiết giúp bạn chọn máy đóng cọc hộ lan tối ưu nhất cho từng loại địa chất nền đường thực tế.
1. Mối liên hệ giữa địa chất nền đường và hiệu suất đóng cọc
Nền đường cao tốc hay quốc lộ sau khi hoàn thiện phần cơ sở đều phải đạt độ chặt đầm nén rất cao (thường K ≧ 0.95). Khi tiến hành hạ cọc thép (𝜙 114, 𝜙140 hoặc cọc vuông) xuống độ sâu tiêu chuẩn từ 2.0 – 2.4 m, cọc sẽ chịu lực cản ma sát và lực cản đầu mũi cực lớn từ các tầng vật liệu dưới lề đường.
Mỗi loại địa chất sẽ phản ứng khác nhau với lực đập:
- Nền đất mềm, đất bùn, đất sét: Lực cản thấp, cần máy di chuyển nhanh, tần số đập cao để hoàn thành số lượng cọc lớn.
- Nền đá dăm, đồi núi đầm chặt: Cần áp suất thủy lực mạnh (16 – 18 Mpa) để thắng lực cản ma sát.
- Nền chứa đá đập, đá hộc, bê tông asphalt: Nếu chỉ dùng lực đập thủy lực thuần túy, cọc sẽ không thể xuyên qua mà bị chẻ đầu hoặc cong thân. Trường hợp này bắt buộc phải chọn máy có hỗ trợ khí nén cao áp hoặc đầu khoan định hướng.
Do đó, việc chọn máy đóng cọc hộ lan đúng ngay từ đầu là yếu tố quyết định 80% thành công về tiến độ của dự án.
2. Kinh nghiệm chọn máy đóng cọc hộ lan theo từng loại địa chất cụ thể
2.1. Địa chất nền đất đắp tiêu chuẩn, đất sét, đất đồi đồng bằng
Đây là dạng địa chất phổ biến ở các dự án đường cao tốc đi qua khu vực đồng bằng hoặc các tuyến đường tỉnh lộ làm mới.
- Đặc điểm địa chất: Nền đất được đầm nén chặt nhưng không lẫn quá nhiều đá cuội hay đá hộc lớn.

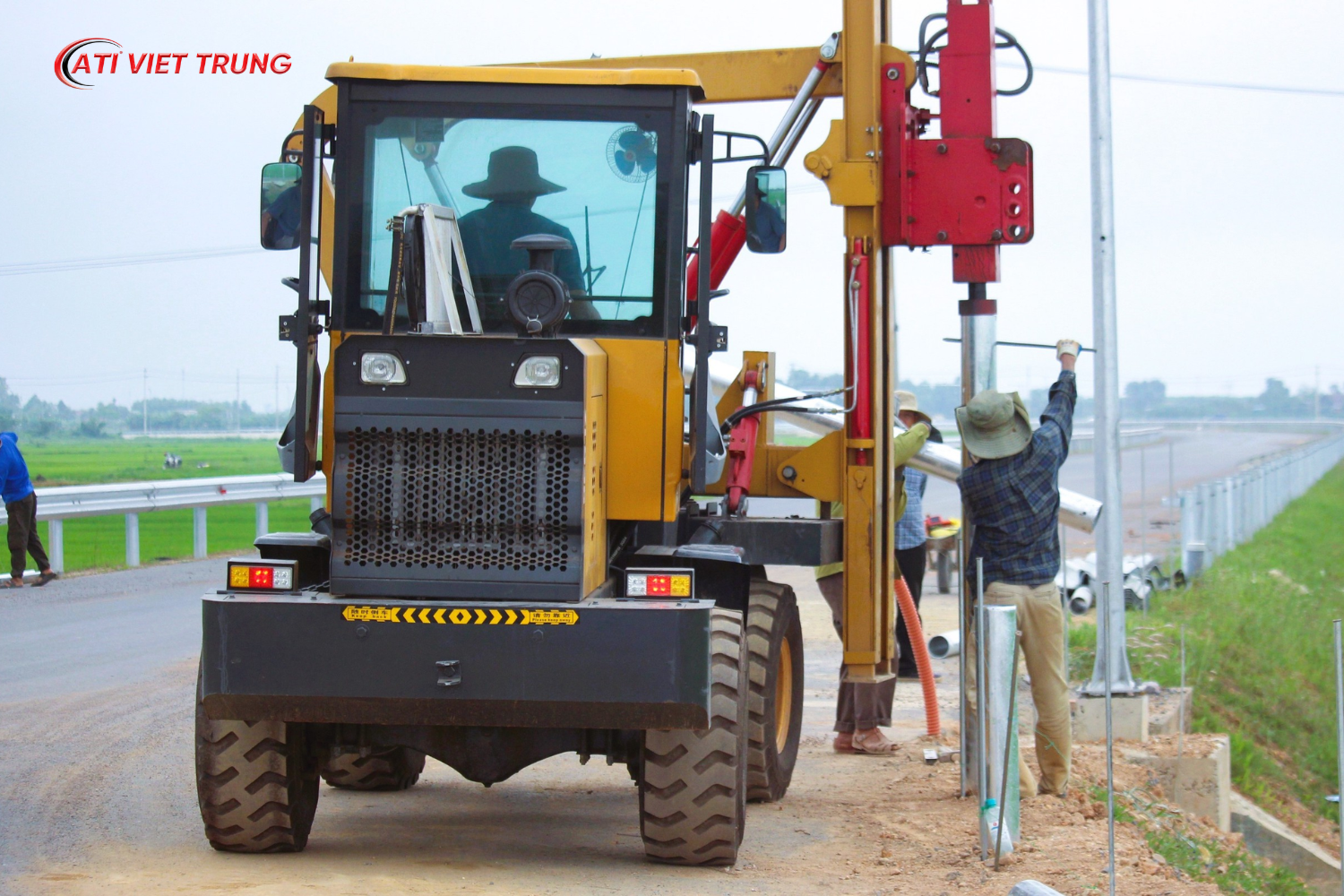

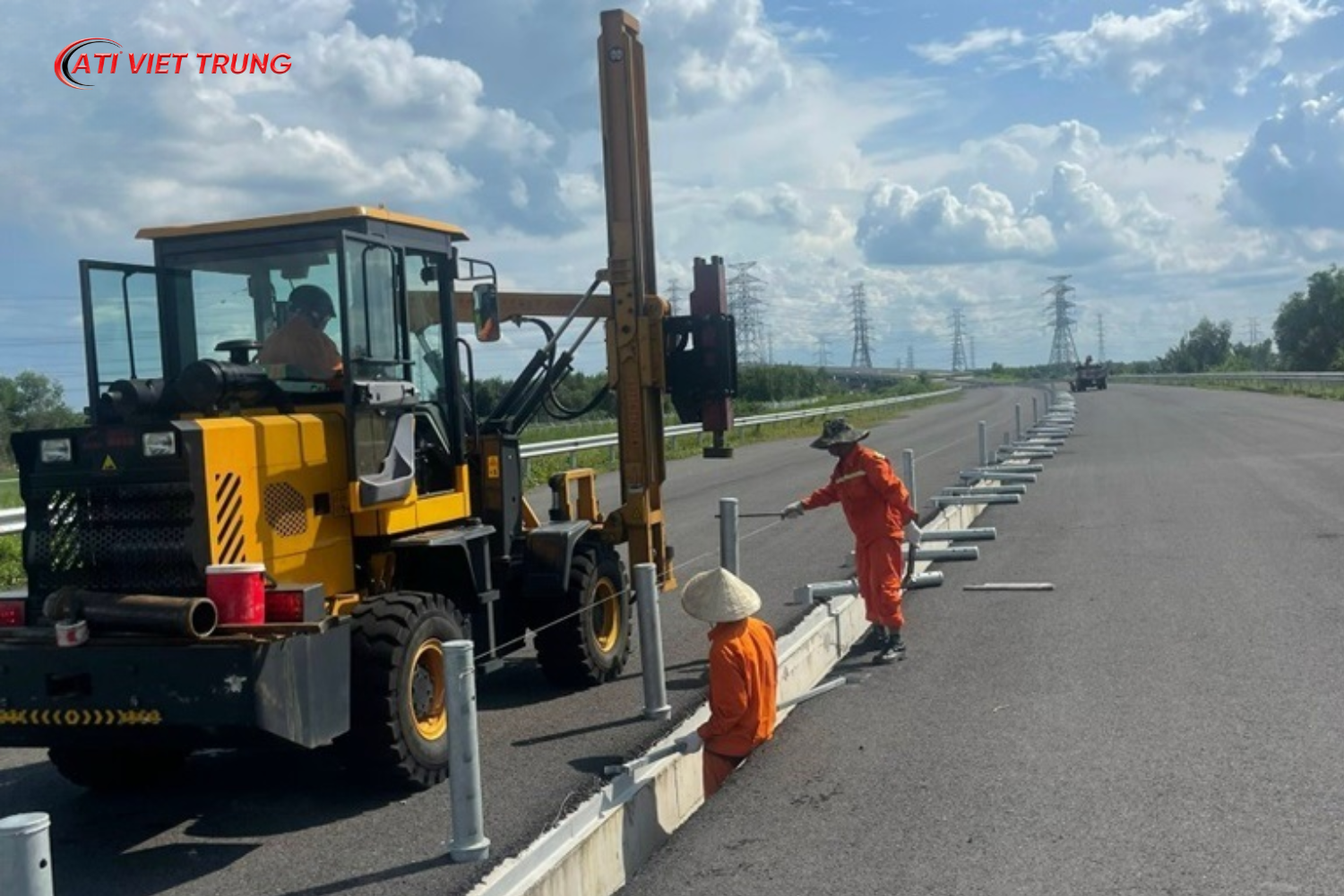

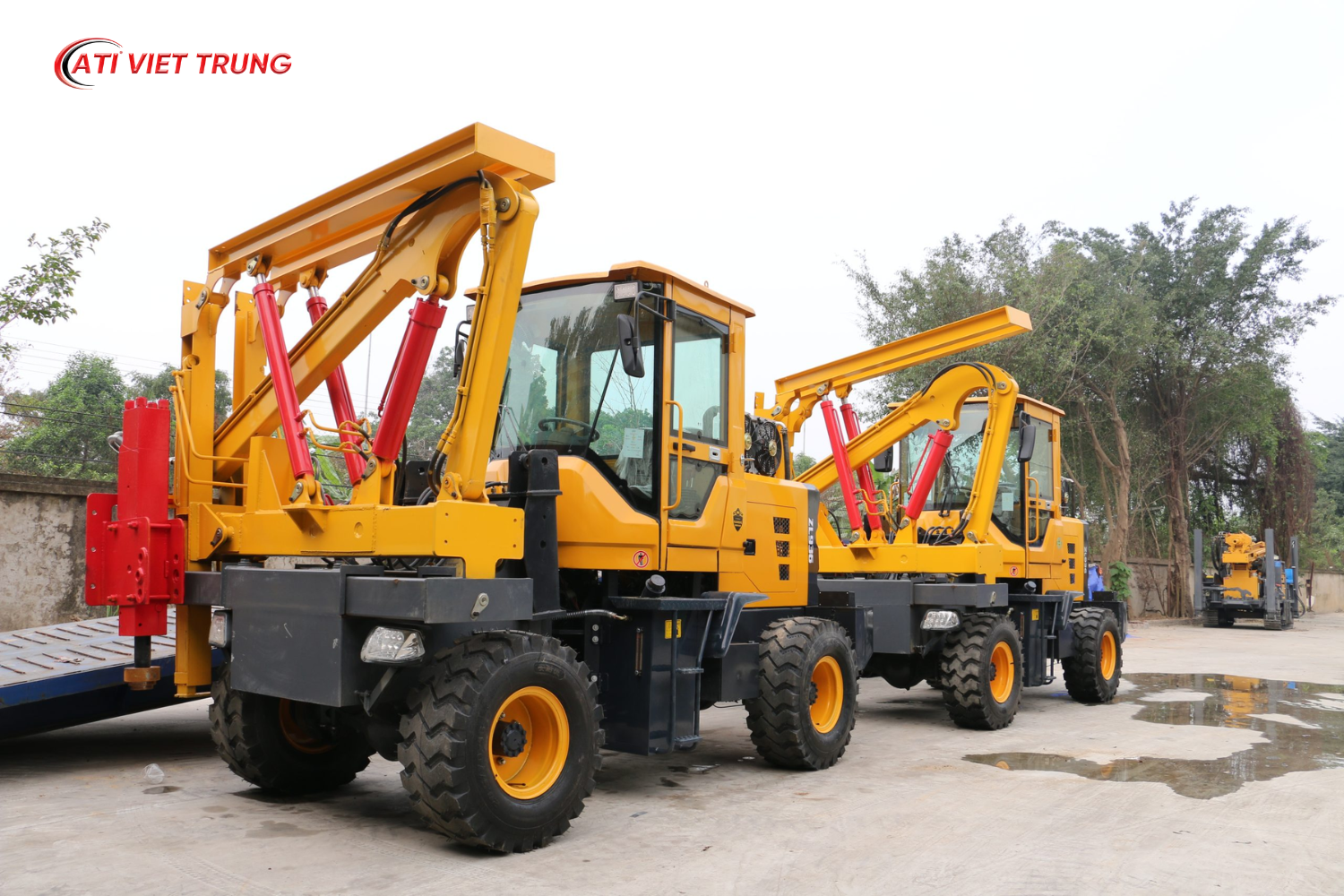

- Giải pháp thiết bị: Nên chọn máy đóng cọc hộ lan dòng thủy lực thuần túy dạng bánh lốp.
- Thông số đề xuất:
- Công suất động cơ: 58 – 78 kW (động cơ Diesel 4 xilanh như Yuchai 490).
- Áp suất hệ thống thủy lực: 15 – 16 Mpa.
- Tần số tác động búa: 400 – 800 lần/phút.
- Ưu điểm giải pháp: Dòng máy này có kích thước gọn nhẹ (trọng lượng khoảng 2.8 – 3.9 tấn), tốc độ di chuyển cơ động trên bánh lốp nhanh (5 – 25 km/h), giúp công nhân dễ dàng căn chỉnh tim cọc và liên tục di chuyển đến vị trí tiếp theo. Chi phí đầu tư và mức tiêu hao nhiên liệu của dòng máy này cũng ở mức tối ưu nhất.
2.2. Địa chất nền gia cố đá dăm, lề đường đầm chặt cao
Thường gặp ở các dự án nâng cấp, mở rộng đường quốc lộ hoặc các đoạn cao tốc đi qua vùng trung du, nơi lớp cấp phối đá dăm lề đường được đầm nén với độ chặt rất cao.
- Đặc điểm địa chất: Độ cứng bề mặt lớn, lớp đá dăm liên kết chặt chẽ tạo lực cản ma sát ma sát rất lớn lên thân cọc khi hạ sâu.
- Giải pháp thiết bị: Chọn máy đóng cọc hộ lan công suất lớn có tích hợp hệ thống phanh khí an toàn và búa thủy lực lực đập nặng (Model búa TZ360 hoặc tương đương).
- Thông số đề xuất:
- Công suất động cơ: Tối thiểu 78 kW.
- Áp suất hệ thống thủy lực: 18 Mpa (đảm bảo búa đạt lực đập tối đa).
- Lực kéo cọc rung: 96.5 kN (rất quan trọng để nhổ điều chỉnh cọc khi đóng lệch).
- Kinh nghiệm thi công: Lực đập thủy lực mạnh sẽ giúp cọc xé rách lớp cấp phối đá dăm và chìm xuống dễ dàng. Việc có thêm lực kéo cọc rung lớn giúp nhà thầu dễ dàng rút cọc lên để xử lý nếu phát hiện cọc bị nghiêng lệch phương đứng vượt quá 1\%.
2.3. Địa chất phức tạp: Nền đá tự nhiên, đá hộc, bê tông nhựa dày
Đây là “cơn ác mộng” của các nhà thầu thi công hộ lan tại các tuyến đường đèo dốc, đường ven biển hoặc cao tốc qua vùng núi đá vôi (như các tỉnh Tây Bắc, Đông Bắc, Duyên hải Mùa Trung).
- Đặc điểm địa chất: Dưới lớp đất bề mặt là tầng đá tự nhiên cứng, đá hộc cuội lớn hoặc dải bê tông móng cũ.
- Giải pháp thiết bị: Bắt buộc phải chọn máy đóng cọc hộ lan tích hợp hệ thống máy nén khí áp lực cao (khí nén 5 vòng đỏ) hoặc dòng máy đa năng kết hợp đầu khoan đá.
- Nguyên lý xử lý:
- Dòng tích hợp nén khí (3.5 – 7 bar): Khí nén cao áp sẽ bổ trợ cùng búa thủy lực, tạo ra lực va đập cực mạnh dạng đập hơi (DTH) để đập vỡ vụn các viên đá hộc ngay dưới mũi cọc, mở đường cho cọc đi xuống mà không làm biến dạng cấu kiện thép.
- Dòng máy có đầu khoan: Máy sử dụng đầu khoan xoay để định hình hố khoan đường kính 𝜙114 – 𝜙140 mm qua tầng đá trước, sau đó mới đưa cọc vào và dùng búa đóng cố định.
- Lưu ý: Tuyệt đối không cố dùng máy thủy lực thường để “ép” cọc xuống nền đá cứng, vì điều này sẽ làm nứt vỡ xi lanh búa và làm cong hỏng toàn bộ cọc thép.
3. Bảng tổng hợp kinh nghiệm chọn máy đóng cọc hộ lan theo địa chất
| Loại địa chất nền đường | Rủi ro thi công thường gặp | Dòng máy nên chọn | Tính năng kỹ thuật cốt lõi cần ưu tiên |
| Đất mềm / Đất đắp đồi | Đóng cọc chậm nếu máy di chuyển kém | Máy thủy lực thuần túy (Bánh lốp) | Di chuyển thủy lực linh hoạt, trọng lượng nhẹ (2.8 tấn), tốc độ di chuyển cao |
| Cấp phối đá dăm đầm chặt | Cọc bị kẹt, tụt áp máy khi hạ sâu | Máy thủy lực công suất lớn | Công suất 78 kW, áp suất thủy lực 18 Mpa, có lực kéo cọc rung |
| Đá hộc / Đá tự nhiên / Bê tông | Móp đầu cọc, nứt búa, cọc không xuống được | Máy tích hợp nén khí / Đầu khoan đá | Máy nén khí 5 vòng đỏ áp lực cao, búa đập hỗn hợp khí – thủy lực |
4. Các yếu tố phụ cần lưu ý khi chọn máy đóng cọc hộ lan
Bên cạnh yếu tố địa chất, để đảm bảo máy vận hành hiệu quả nhất trên công trường, bạn nên cân nhắc thêm các yếu tố thực tế sau:
4.1. Quy mô cọc và chiều dài cọc thiết kế
Hồ sơ thiết kế quy định loại cọc nào thì bạn phải chọn máy đóng cọc hộ lan có nắp búa phù hợp với kích thước đó:
- Nếu thi công cọc tiêu chuẩn (𝜙114, 𝜙140 mm, cọc vuông 130), các dòng máy phổ thông đều đáp ứng tốt.
- Nếu công trình sử dụng cọc kích thước lớn (𝜙 220 mm, chiều dài cọc 2.6 – 3.3 m), phải chọn các dòng máy hạng nặng có chiều cao giá búa lớn ($> 4 m) và lưu lượng bơm thủy lực đạt từ 80 – 110 L/min.
4.2. Khả năng vận chuyển tới công trường
Các tuyến đường miền núi thường có bán kính quay đầu hẹp, đường gom nhỏ. Do đó, hãy ưu tiên các dòng máy có kích thước vận chuyển nhỏ gọn (chiều dài dưới 4m) để dễ dàng chở bằng xe tải 3 chân hoặc xe cẩu tự hành mà không cần đến xe fooc chuyên dụng oversize.
4.3. Đơn vị cung cấp và dịch vụ phụ tùng thay thế
Máy đóng cọc làm việc trong điều kiện rung đập tần số cao nên việc hao mòn nắp cọc, phớt thủy lực, ống dẫn dầu là không thể tránh khỏi. Khi chọn máy đóng cọc hộ lan, nên chọn các thương hiệu uy tín, sẵn có linh kiện thay thế tại Việt Nam để tránh tình trạng máy phải nằm chờ phụ tùng làm gián đoạn tiến độ công trình.
Kết luận
Không có chiếc máy đóng cọc nào là “vạn năng” cho mọi công trình. Kỹ năng chọn máy đóng cọc hộ lan chuẩn xác nằm ở việc hiểu rõ bản chất địa chất lề đường mà dự án đi qua. Việc chọn đúng thiết bị phù hợp ngay từ giai đoạn chuẩn bị không chỉ giúp nhà thầu tiết kiệm hàng trăm triệu đồng chi phí vận hành, bảo dưỡng mà còn đảm bảo chất lượng nghiệm thu và giữ vững uy tín tiến độ với chủ đầu tư.
